Tarvitsenko kytkimen, jos minulla on korjauspaneeli?

Lyhyt vastaus: Kyllä, tarvitset edelleen kytkimen

Patch-paneeli ja verkkokytkin eivät ole keskenään vaihdettavissa – ne palvelevat täysin eri tarkoituksia, ja tarvitset molempia toimivaan kiinteään verkkoon. A verkon korjauspaneeli on passiivinen laite: se järjestää ja päättää kaapelit kotisi tai rakennuksesi ympäriltä yhteen keskeiseen paikkaan. Se ei reititä liikennettä, määritä IP-osoitteita tai tarjoa mitään aktiivisia verkkotoimintoja. Kytkin puolestaan ​​​​on aktiivinen laite, joka todella siirtää tietoja kytkettyjen laitteiden välillä.

Ajattele patch-paneelia, kuten puhelinoperaattorin puhelinvaihdetta vanhasta elokuvasta – se pitää kaikki yhteydet siististi yhdessä paikassa, mutta mitään ei tapahdu ennen kuin joku (kytkin) todella yhdistää puhelut. Ilman alavirtaan olevaa kytkintä patch-paneelisi on vain kallis kaapelin järjestäjä. Patch-paneelin portteihin kytketyillä laitteilla ei ole verkkoyhteyttä ollenkaan.

Lähes jokaisen langallisen asennuksen vakiokokoonpano näyttää tältä: rakenteelliset kaapelit kulkevat seinäpistorasioista koko rakennuksessa takaisin keskustelineeseen tai kaappiin, jossa jokainen kaapeli päättyy kytkentäpaneelin takaosaan. Lyhyet patch-kaapelit paneelin etuosassa yhdistävät sitten yksittäiset portit vastaaviin verkkokytkimen portteihin. Kytkin yhdistää kaiken ja muodostaa yhteyden reitittimeen tai Internet-palveluntarjoajan yhdyskäytävään.

Mitä Patch Panel oikeastaan tekee

A verkon korjauspaneeli on päätepiste – ei enempää, ei vähempää. Käytännössä asentajat lävistävät yksittäiset johtimet kustakin Cat5e-, Cat6- tai Cat6A-kaapelista paneelin takaosaan rei'itystyökalulla. Tämä luo pysyvän, kiinteän yhteyden jokaisen pitkän kaapelin ja paneelin portin välille. Paneelin etuosassa on RJ45-liittimet, jotka hyväksyvät tavallisia patch-kaapeleita.

Patch-paneelin arvo riippuu lähes kokonaan organisoinnista ja joustavuudesta. Ilman sitä laitetelineessäsi tai kaapissasi roikkuisi irrallaan kymmeniä kaapelisarjoja, joista jokaisen on oltava riittävän pitkä ulottuakseen suoraan kytkimeen. Joka kerta kun halusit määrittää uudelleen, mikä huone yhdistetään mihin VLAN-verkkoon tai mihin kytkinporttiin, siirsit isoja, jäykkiä pysyviä kaapeleita. Patch-paneelin ansiosta pysyvät ajot pysyvät pysyvästi paikoillaan, ja vaihdat vain lyhyet, joustavat patch-kaapelit etupuolella.

Passiivisen patch-paneelin sisällä ei ole signaalin vahvistusta, ei tietojenkäsittelyä eikä älykkyyttä. Sähköisesti se on pohjimmiltaan vain joukko liittimiä. Takana olevaan porttiin 12 tuleva signaali poistuu etuosan portista 12 täysin muuttumattomana. Tästä syystä patch-paneeleja kutsutaan joskus "tyhmiksi" paneeleiksi – ja siksi ne ovat myös erittäin luotettavia. Ei ole juuri mitään epäonnistumista.

Yleiset Patch-paneelityypit

• Cat5e patch-paneelit: Tuki jopa 1 Gbps, sopii vanhemmille asennuksille tai budjettikokonaisuuksille, joissa 10G:tä ei tarvita.
• Cat6 patch-paneelit: Tukee 1 Gbps luotettavasti täydellä pituudella ja jopa 10 Gbps lyhyillä ajoilla (noin 55 metriin asti). Yleisin valinta tänään.
• Cat6A patch-paneelit: Tukee 10 Gbps täydellä 100 metrin juoksulla. Suurempi, kalliimpi ja sitä käytetään kaupallisissa ympäristöissä tai tulevaisuuden kestävissä kodeissa.
• Keystone patch -paneelit: Käytä irrotettavia Keystone-liittimiä, jotka tarjoavat joustavuutta eri kaapelityyppien tai standardien yhdistämiseen yhdessä paneelissa.
• Läpivientipaneelit: Molemmilla puolilla on naaras-naarasliittimet, jotka ovat hyödyllisiä, kun sinun on kytkettävä kaksi kaapelia yhteen ilman kytkintä.

Tavalliset patch-paneelit asennetaan 19 tuuman laitetelineeseen ja kuluttavat 1U telinetilaa 24 porttia kohden, mikä tekee niistä erittäin tilaa säästäviä. 48-porttinen 2U:n paneeli voi päättää kaapelit 48 huoneesta tai paikasta.

Mitä verkkokytkin oikeastaan tekee

Verkkokytkin on aktiivinen kerroksen 2 (ja joskus kerroksen 3) laite, joka välittää Ethernet-kehyksiä kytkettyjen laitteiden välillä MAC-osoitteiden perusteella. Kun kytkimen porttiin 4 kytketty laite haluaa kommunikoida portissa 17 olevan laitteen kanssa, kytkin lukee kohteen MAC-osoitteen Ethernet-kehyksestä, etsii sen MAC-osoitetaulukostaan ​​ja lähettää kehyksen vain porttiin 17, ei kaikkiin portteihin. Tämä eroaa pohjimmiltaan vanhemmasta keskittimestä, joka lähettäisi jokaisen paketin jokaiseen porttiin riippumatta.

Nykyaikaiset hallitut kytkimet tekevät huomattavasti enemmän: ne tukevat VLAN-verkkoja verkon segmentointiin, Quality of Service (QoS) -asetuksia, jotka priorisoivat aikaherkkää liikennettä, kuten VoIP- tai videopuhelut, porttien peilaus verkon valvontaa varten, linkkien yhdistäminen (LACP) useiden porttien yhdistämiseksi yhdeksi suuremman kaistanleveyden yhteydeksi ja yksityiskohtaisia ​​porttikohtaisia ​​liikennetilastoja. Hallitsematon kytkin yksinkertaisesti välittää liikenteen automaattisesti ilman konfigurointiliittymää, mikä sopii pienille kotiverkoille.

Useimpiin koti- ja pieniin toimistoihin, an hallitsematon gigabit-kytkin 8 tai 16 portilla maksaa 20–60 dollaria ja tarjoaa kaiken tarvittavan. Hallittu kytkin, jossa on 24 porttia, alkaa noin 150–200 dollarista lähtötason malleissa ja skaalautuu huomattavasti yritystason laitteistoissa, joissa on 10G-uplinkit.

Kuinka paikkapaneelit ja kytkimet toimivat yhdessä

Pack-paneelin ja kytkimen välisen suhteen ymmärtäminen on avainasemassa minkä tahansa strukturoidun kaapeloinnin suunnittelussa. Näitä kahta laitetta käytetään lähes aina rinnakkain samassa telineessä, yhdistettynä toisiinsa lyhyillä patch-kaapeleilla. Tässä on täydellinen datapolku huoneessa olevasta laitteesta Internetiin:

1. Tietokone liitetään huoneen seinälevyyn lyhyellä patch-kaapelilla.
2. Seinälevy liitetään pitkään rakenteelliseen kaapelisarjaan (tyypillisesti Cat6), joka kulkee seinien ja katon läpi takaisin verkkokaappiin tai telineeseen.
3. Tämä kaapeli päättyy paikkapaneelin takaosaan tiettyyn numeroituun porttiin.
4. Paneelin etuosassa oleva lyhyt patch-kaapeli yhdistää portin kytkimen numeroituun porttiin.
5. Kytkin käsittelee liikennettä ja muodostaa yhteyden ylävirtaan reitittimeen toisen kaapelin kautta.
6. Reititin hallitsee Internet-yhteyttä ja muodostaa yhteyden ISP-modeemiin tai ONT:hen.

Patch-paneeli on tämän polun vaiheet 3–4. Irrota se ja kaapelit toimivat edelleen – liität ne vain suoraan kytkimeen – mutta menetät kaikki organisaation edut. Tämä on itse asiassa yleistä pienemmissä asennuksissa: jos sinulla on vain 4–6 kaapelia, monet ihmiset ohittavat patch-paneelin kokonaan ja päättävät jokaisen kaapelin suoraan RJ45-liittimellä, joka kytketään suoraan kytkimeen. Kompromissi on, että yhteyksien uudelleenmäärittäminen tai vianetsintä muuttuu sotkuisemmaksi ajojen määrän kasvaessa.

Kun paikkapaneelin ohittaminen on järkevää

On olemassa oikeutettuja tilanteita, joissa voit luopua korjauspaneelista kokonaan:

• Sinulla on alle 6 kaapelia, etkä odota laajentumista.
• Kaapelien kulkua ei tarvitse koskaan määrittää uudelleen eri kytkinportteihin tai VLAN-verkkoihin.
• Sinulla on tiukka budjetti ja haluat yksinkertaisimman mahdollisen asennuksen.
• Asennus on väliaikainen tai se konfiguroidaan merkittävästi uudelleen lähitulevaisuudessa joka tapauksessa.

Kuitenkin jopa pienissä kokoonpanoissa monet asentajat suosittelevat korjauspaneelia, koska hintaero on minimaalinen – 12-porttinen Cat6-peruspaneeli maksaa noin 15–25 dollaria – ja se yksinkertaistaa huomattavasti tulevia muutoksia. Patch-kaapelin vaihto kestää 10 sekuntia; pysyvän kaapelin uudelleen päättäminen tai reititys kestää huomattavasti kauemmin.

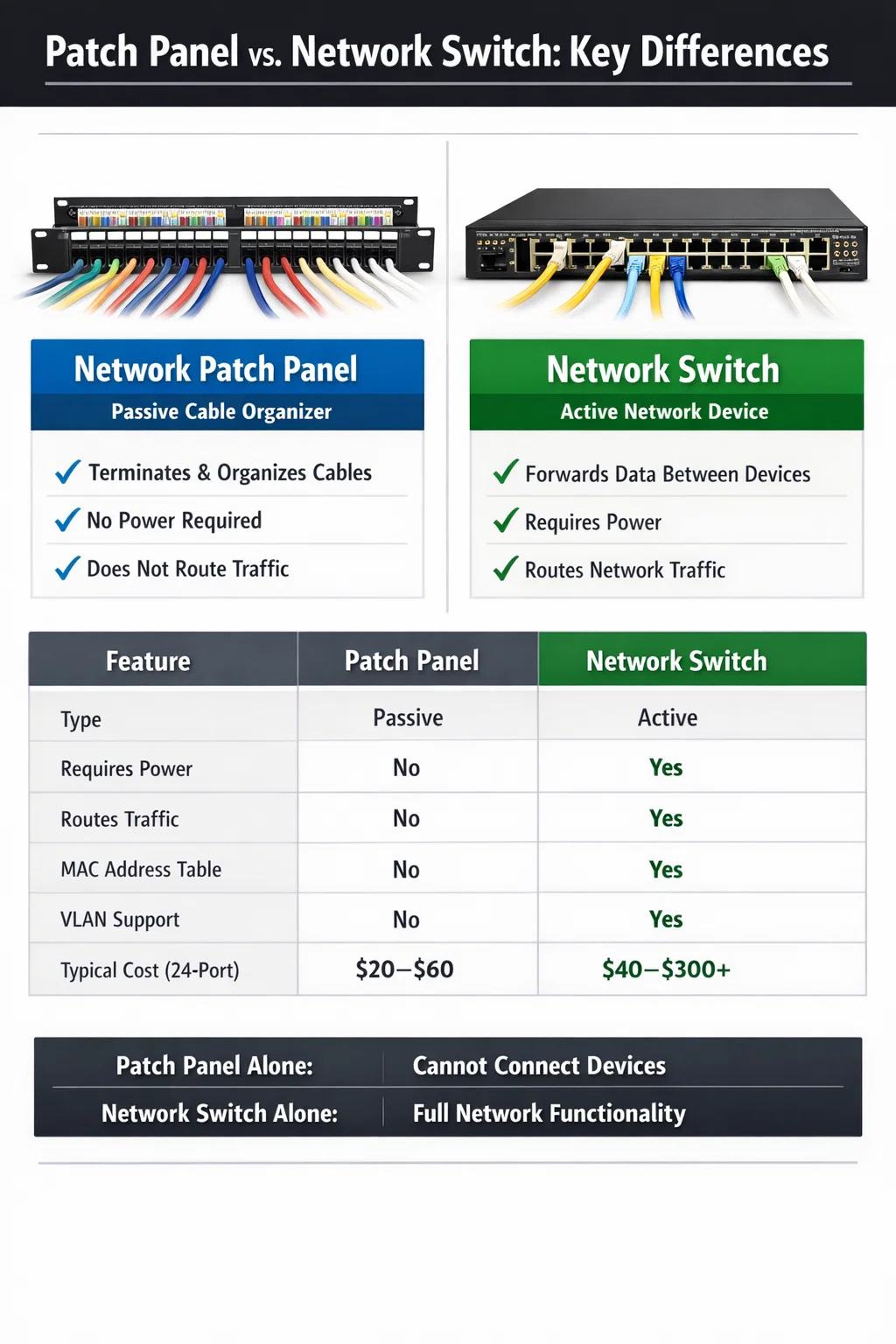

Patch Panel vs Switch: Vertailu vierekkäin

Alla olevassa taulukossa on yhteenveto näiden kahden laitteen tärkeimmistä eroista tehdäkseen täysin selväksi, miksi kumpikaan ei yksin riitä täydelliseen kiinteään verkkoon:

Huomaa viimeinen rivi: kytkin voi toimia ilman kytkentäpaneelia, mutta patch-paneeli ei voi tarjota mitään verkkotoimintoa ilman kytkintä. Tämä vahvistaa, että jos sinun on valittava vain yksi, kytkin ei ole neuvoteltavissa oleva laite.

Tarvitsetko molemmat kotiverkkoon?

Strukturoidulla kaapeloinnilla varustetulle kotiverkolle – eli kaapelit kulkevat useiden huoneiden seinäpistorasioihin – käytännön vastaus on: kyllä, hyödyt suuresti molemmista . Mutta kytkentäpaneeli on valinnainen puhtaasti toiminnallisesta näkökulmasta, kun taas kytkin on pakollinen.

Tässä on realistinen skenaario: olet ohjannut Cat6-kaapelin kuuteen talosi huoneeseen. Sinulla on olohuone, kotitoimisto, makuuhuone, kaksi vapaata huonetta ja autotalli. Jokainen kaapeli päättyy huoltokaappiin, jossa Internet-palveluntarjoajasi asuu. Vaihtoehtosi ovat:

Vaihtoehto A: Patch Panel Switch

Kaikki kuusi kaapelia kulkevat alas 12-porttisen patch-paneelin takaosaan. Kuusi lyhyttä patch-kaapelia edessä yhdistää jokaisen paneelin portin kytkimeen. Kytkin linkittää reitittimeen. Kokonaislisäkustannukset vain kytkimen asetuksista: noin 20–30 dollaria 12-porttisesta peruspaneelista. Edut: kaappisi on järjestetty, kaapelit on merkitty ja minkä tahansa huoneen yhteyden uudelleen määrittäminen toiseen kytkinporttiin tai VLANiin kestää sekunteja.

Vaihtoehto B: Suoraan kytkimeen (ei korjauspaneelia)

Jokaisen kaapelin päässä on RJ45-liitin, joka liitetään suoraan kytkimeen. Tämä toimii täydellisesti ja säästää 20–30 dollaria. Haittapuolena on, että jokaisen kaapelin on oltava riittävän pitkä, jotta se pääsee suoraan kytkimeen, eikä siinä ole joustavaa uudelleenmäärityskerrosta – yhteyden siirtäminen tarkoittaa fyysistä irrottamista ja jäykkien pysyvien kaapelien reitittämistä.

Vaihtoehto B on todella hyvä kuudelle tai pienemmälle ajolle kotioloissa. 12 tai useamman ajon tai minkä tahansa asennuksen, joka saattaa kasvaa, a verkon korjauspaneeli on vahvasti pienen investoinnin arvoinen.

Erikoistapaukset: Patch-paneelit, joissa on sisäänrakennettu kytkin

Markkinoilla on tuotteita, joissa yhdistyvät kytkentäpaneelin toiminnot vaihtamiseen. Näitä kutsutaan joskus "älykkäiksi patch-paneeleiksi" tai "älykkäiksi patch-paneeleiksi". Nämä ovat niche-tuotteita, jotka on suunnattu ensisijaisesti datakeskuksiin, joiden on seurattava fyysisen kerroksen yhteyksiä automaattisesti. He kirjaavat tunnistimien ja ohjelmistojen avulla, mikä patch-kaapeli mihinkin porttiin on kytketty, mikä auttaa dokumentoinnissa ja auditoinnissa suurissa ympäristöissä, joissa on tuhansia yhteyksiä.

Älykkäät patch-paneelit eivät kuitenkaan ole verkkokytkimiä. Ne vaativat edelleen alavirran kytkimen todellisen verkkoyhteyden tarjoamiseksi. Ne ovat hallinnan lisäkerros, eivät korvaa laitteiston vaihtamista. Näiden järjestelmien hinnat alkavat sadoista dollareista paneelia kohden ja skaalautuvat nopeasti – niillä ei ole merkitystä koti- tai pientoimistokäyttöön.

On myös PoE (Power over Ethernet) -injektoripaneeleja, jotka voivat lisätä PoE-ominaisuuden ei-PoE-kytkimeen, mutta nämä taas toimivat kytkimen kanssa, eivät yhden sijasta. Useimmille tätä lukeville tavallinen passiivinen patch-paneeli yhdistettynä vakiokytkimeen on oikea lähestymistapa.

Kuinka mitoittaa kytkimesi ja paikkapaneelisi oikein

Yksi yleisimmistä virheistä koti- ja pientoimistoasennuksissa on laitteiston ostaminen, joka on liian pieni tulevaisuuden tarpeisiin. Toisen korjauspaneelin tai kytkimen lisääminen myöhemmin lisää monimutkaisuutta ja lisää kustannuksia. Tässä on käytännön mitoitusohjeet:

Patch Panel Mitoitus

• Laske nykyiset kaapelit ja lisää sitten vähintään 25–50 % tulevaa laajentamista varten. Jos sinulla on nyt 16 ajoa, osta 24-porttinen paneeli.
• Vakioasuntojen patch-paneeleja on saatavana 12-, 24- ja 48-porttisina kokoonpanoina. 24-porttinen on monipuolisin koti- ja pientoimistokäyttöön.
• Varmista, että paneeliluokka (Cat5e, Cat6, Cat6A) vastaa tai ylittää kaapeliluokkaasi. Cat6A-kaapelin yhdistäminen Cat5e-kytkentäpaneeliin rajoittaa nopeuden Cat5e-suorituskykyyn.

Kytkimen koko

• Laske paikkapaneelin portit sekä muut laitteet, jotka yhdistetään suoraan kytkimeen (NAS, palvelimet, WAP:t). Lisää 2–4 porttia yläpuolella.
• Jos aiot kytkeä tukiasemia tai IP-kameroita suoraan Ethernetin kautta, valitse PoE-kytkin. Standard PoE tarjoaa jopa 15,4 W porttia kohden; PoE tarjoaa jopa 30 wattia. Useimmat nykyaikaiset WiFi 6 -tukiasemat vaativat PoE:n tai uudemman.
• Kotikäyttöön riittää yleensä hallitsematon gigabit-kytkin. Jos haluat VLAN-verkkoja – esimerkiksi erottaa IoT-laitteet pääverkostasi – tarvitset hallitun kytkimen.
• Harkitse SFP-uplink-porttia, jos saatat haluta 10G-yhteyden NAS-palvelimeen tai palvelimeen tulevaisuudessa, vaikka et tarvitsisi sitä tänään.

Tyypillinen hyvin suunniteltu kotiteline keskikokoiselle talolle voi sisältää a 24-porttinen Cat6-korjauspaneeli, 24-porttinen gigabitin hallittu kytkin ja reititin , kaikki asennettu 6U tai 9U seinätelineeseen. Tämän tyyppisen asennuksen laitekustannukset ovat noin 200–400 dollaria riippuen tuotemerkin valinnoista ja siitä, tarvitaanko PoE:tä.

Merkinnät ja dokumentaatio: Vaihe, jonka useimmat ihmiset ohittavat

Sekä paikkapaneelin että kytkimen käyttö kannattaa vain, jos merkitset molemmat oikein. Kaikkein turhauttavin tilanne missä tahansa langallisessa verkossa on seisominen telineen edessä, joka on täynnä patch-kaapeleita, tietämättä, mikä portti mihinkin huoneeseen liittyy. Äänigeneraattorilla varustettu kaapelitesteri ratkaisee tämän ongelman, jos niin tapahtuu, mutta hyvä merkintä estää sen kokonaan.

Paras käytäntö on määrittää kullekin kaapelisarjalle numero tai koodi ennen sen asentamista. Merkitse esimerkiksi jokainen kaapeli molemmissa päissä – pistorasiassa ja kytkentäpaneelissa – samalla tunnisteella: "LR-1" olohuoneen portille 1, "OFF-1" toimistoportille 1 ja niin edelleen. Merkitse vastaava paikkapaneelin portti samalla tarralla tarratulostimella tai tulostetuilla porttiliitteillä. Dokumentoi sitten kytkentäpaneelin porttien ja kytkinporttien välinen kartoitus yksinkertaisella laskentataulukolla tai verkkokaaviolla.

Tämä vie ylimääräiset 30–60 minuuttia asennuksen aikana ja säästää valtavasti aikaa myöhempään vianmääritykseen. Merkitsemätöntä patch-paneelia, jossa on 24 porttia ja sekoitus identtisen näköisiä harmaita patch-kaapeleita, on lähes mahdotonta hallita tehokkaasti , varsinkin jos joku muu joutuu työskentelemään verkossa myöhemmin.

Yleisiä virheitä käytettäessä korjauspaneelia ja kytkintä yhdessä

Jopa kokeneet asentajat kohtaavat vältettävissä olevia ongelmia. Tässä ovat yleisimmät virheet:

• Huonolaatuisten patch-kaapeleiden käyttäminen: Pitkät pysyvät kaapelit ovat yleensä laadukkaita, mutta ihmiset käyttävät usein halpoja patch-kaapeleita paneelin ja kytkimen välillä. Huonot patch-kaapelit aiheuttavat ajoittaisia ​​yhteysongelmia, joita on raivostuttavaa diagnosoida. Käytä kaapeleita, jotka on luokiteltu vähintään samaan luokkaan kuin strukturoitu kaapelointisi.
• Väärä lyöntitekniikka: Jokainen johdin on lävistettävä oikeaan asentoon joko T568A- tai T568B-johdotusstandardien mukaisesti – ja jokaisen kaapelin molemmissa päissä on käytettävä samaa standardia. T568A:n sekoittaminen seinäpistorasiassa ja T568B:n kytkentäpaneelissa tuottaa ristikkäisen parin eikä linkkiä.
• 100 metrin kanavarajan ylittäminen: Kanavan kokonaispituus – jatkuva kaapelin kulku sekä liitäntäkaapelit molemmissa päissä – ei saa ylittää 100 metriä Cat5e:lle ja Cat6:lle. Seinäpistorasiassa ja telineessä olevat patch-kaapelit lasketaan mukaan tähän kokonaismäärään. Pidä patch-kaapelit lyhyinä (0,5–1 metri molemmissa päissä), jotta pysyvän juoksun 100 metrin budjetista jää mahdollisimman suuri osa.
• Väärän patch-paneeliluokan ostaminen: Kuten aiemmin mainittiin, kytkentäpaneelin on vastattava kaapeliluokkaasi. Cat5e-paneelin asentaminen Cat6A-ajoihin on yleinen ja kallis virhe, joka rajoittaa suorituskykyäsi pysyvästi.
• Ei kaapelinhallintaa: Ilman vaakasuoraa kaapelinohjainta kytkentäpaneelin ja kytkimen välillä, paikkakaapelit roikkuvat ja sotkeutuvat hallitsemattomaan sotkuun kuukausien kuluessa. 1U:n kaapelinhallintapaneeli kunkin laitteen välillä maksaa noin 10–15 dollaria ja on sen arvoinen.
• Testausta ei suoriteta lopettamisen jälkeen: Käytä aina peruskaapelitesteriä jokaisella ajolla lävistyksen jälkeen, ennen kuin suljet seiniä tai vedät uusia kaapeleita läpi. Kunkin ajon testaus kestää noin 30 sekuntia ja paljastaa välittömästi kaikki johdotusvirheet, avoimet parit tai oikosulut.

Yhteenveto: Oikea tapa ajatella patch-paneeleja ja kytkimiä

A verkon korjauspaneeli on strukturoidun kaapeloinnin organisointityökalu. Se on täysin passiivinen, ei vaadi virtaa ja tarjoaa nolla verkkotoimintoa yksinään. Verkkokytkin on kiinteän verkon aktiivinen aivo – ilman sitä mikään ei kommunikoi. Tarvitset kytkimen riippumatta siitä, käytätkö patch-paneelia.

Patch-paneeli on valinnainen siinä mielessä, että voit ohjata kaapelit suoraan kytkimeen ja ohittaa paneelin kokonaan. Mutta kaikissa asennuksissa, joissa on enemmän kuin kourallinen kaapeleita, kytkentäpaneeli maksaa itsensä takaisin organisoinnin, joustavuuden ja ajansäästön ansiosta. 24-porttinen Cat6 patch -paneeli maksaa alle 40 dollaria ja tekee jäsennellyn kaapelijärjestelmän hallinnasta huomattavasti helpompaa tulevina vuosina.

Jos suunnittelet uutta asennusta, osta molemmat. Yhdistä ne samaan kaapeliluokkaan, merkitse kaikki selkeästi, käytä laadukkaita patch-kaapeleita niiden välillä, niin saat langallisen verkkoinfrastruktuurin, joka voi palvella kotiasi tai toimistoasi luotettavasti vuosikymmenen ajan ja vähällä huollolla.
