Mikä kaapeli on paras patch-paneeleille? Täydellinen opas

Lyhyt vastaus: Kissa 6 on suosituin kaapeli patch-paneeleille

Kun on kyse verkkokorjauspaneelit , Cat6 suojaamaton kierretty parikaapeli (UTP) on yleisimmin suositeltu ja laajalti käytetty valinta useimpiin yritys- ja kotiverkkoympäristöihin. Se löytää oikean tasapainon suorituskyvyn, kustannusten ja tulevaisuudenkestävyyden välillä. Paras kaapeli tietylle paikkapaneeliasetukselle riippuu kuitenkin nopeusvaatimuksistasi, kaapelin pituudesta, häiriöolosuhteista ja budjetista. Cat5e on edelleen täysin käyttökelpoinen gigabit-verkoissa pienellä budjetilla, kun taas Cat6A on 10 GbE-asennuksiin tai suuritiheyksisiin tietokeskuksiin.

Tässä oppaassa käydään läpi kaikki tärkeimmät kaapelityypit, joita käytetään kytkentäpaneeleissa, selitetään tekniset erot, joilla on todella merkitystä todellisissa käyttöönotoissa, ja auttaa sinua tekemään varman, tietoon perustuvan päätöksen mutkistamatta sitä liikaa.

Ymmärtää, kuinka kaapelin valinta vaikuttaa verkkokorjauspaneelin suorituskykyyn

Verkkokorjauspaneeli on passiivinen laitteisto - se ei vahvista tai regeneroi signaaleja. Jokainen sen kautta tekemäsi liitäntä on vain yhtä hyvä kuin kummallakin puolella oleva kaapeli. Kaapeli, jonka työnnät liitäntäpaneelin takaosaan, ja välijohto, jonka liität etupaneeliin, parantavat signaalin laatua, latenssia ja maksimaalista suorituskykyä.

Tärkeimmät sähköominaisuudet, jotka vaihtelevat kaapeliluokittain, ovat:

• Vaimennus — signaalihäviö etäisyyden yli. Korkeamman luokan kaapelit ylläpitävät voimakkaampia signaaleja pidemmillä ajoilla.
• Ylikuuluminen (NEXT ja FEXT) — häiriö vierekkäisten johdinparien välillä. Cat6 ja Cat6A käyttävät tiukempia kierteitä ja fyysisiä erottimia vähentääkseen tätä merkittävästi.
• Kaistanleveys — MHz:nä mitattuna määrittää, kuinka paljon dataa kaapeli voi kuljettaa. Cat5e käsittelee 100 MHz, Cat6 käsittelee 250 MHz ja Cat6A saavuttaa 500 MHz.
• Palautustappio — Heijastunut signaalienergia, joka voi heikentää suorituskykyä suurilla nopeuksilla.

Koska patch-paneelissa on lisäliitäntäpisteitä – alaspäin lyhennetyt päätteet takana ja RJ45-portit edessä – on välttämätöntä käyttää kaapeliluokkaa, joka vastaa tai ylittää paneelisi nimellisluokan. Esimerkiksi Cat6A-patch-paneelin yhdistäminen Cat5e-vaakaajoihin rajoittaa järjestelmäsi välittömästi Cat5e-suorituskykyyn riippumatta siitä, mihin itse paneeli on luokiteltu.

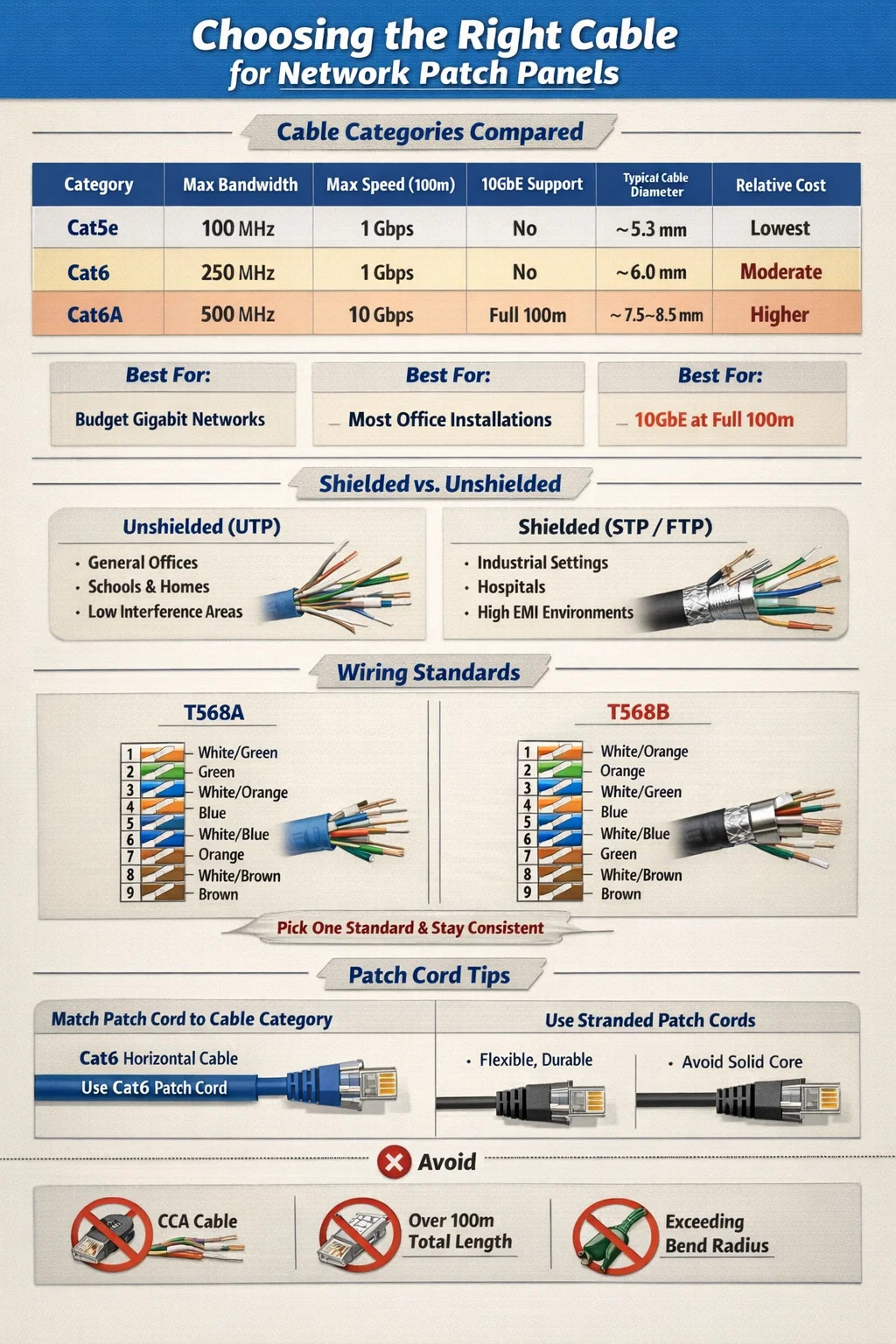

Kaapeliluokkia verrattu: Cat5e vs Cat6 vs Cat6A Patch Panel -käyttöön

Kolme luokkaa, joita kohtaat useimmiten strukturoiduissa kaapelointiympäristöissä, ovat Cat5e, Cat6 ja Cat6A. Näin ne kohtaavat toisiaan vastaan suorassa vertailussa:

Cat5e: Edelleen merkityksellinen budjetti Gigabit Networks

Cat5e (parannettu kategoria 5) oli hallitseva strukturoitu kaapelointistandardi 2000-luvulla ja on edelleen aktiivisessa käytössä. Se tukee Gigabit Ethernetiä (1000BASE-T) täydellä 100 metrin juoksulla ja maksaa huomattavasti vähemmän jalkaa kohti kuin Cat6 tai Cat6A. Vanhojen rakennusten jälkiasennuksiin tai vähätarpeisten päätepisteiden, kuten VoIP-puhelimien, turvakameroiden tai perustyöasemien yhdistämiseen, Cat5e yhdistettynä Cat5e-luokitellun patch-paneeliin on täysin riittävä.

Rajoitus on tulevaisuudenkestävä. Cat5e ei voi luotettavasti tukea 10 Gigabit Ethernetiä, ja sen ylikuulumiskyky on pienempi kuin Cat6. Jos asennat uutta kaapelointia ja aiot päivittää verkkoinfrastruktuurisi seuraavien 5–10 vuoden aikana, on järkevämpää käyttää pientä palkkiota Cat6:een.

Cat6: Sweet Spot useimmille Patch Panel -asennuksille

Cat6 on yleisimmin määritetty kaapeli uusiin strukturoituihin kaapelointiprojekteihin, joihin liittyy verkkojakopaneeli. 250 MHz:n kaistanleveys kaksinkertaistaa Cat5e:n kapasiteetin, ylikuulumissuorituskyky on huomattavasti parempi johtuen tiukemmista parikierteistä ja sisäisestä muovista (erottimesta), joka löytyy monista Cat6-rakenteista, ja se tukee 10 Gbps:n nopeuksia lyhyemmillä, jopa 55 metrin matkalla.

Tyypillisessä toimistoympäristössä, jossa vaakasuora juoksu on keskimäärin 20–40 metriä, Cat6 käsittelee mukavasti 10 GbE:tä, jos kytkininfrastruktuurisi tukee sitä. Hintapreemio yli Cat5e on tyypillisesti 10-20% per jalka — pieni ero, joka maksaa itsensä takaisin asennuksen elinkaaren aikana. Cat6-patch-paneelit ovat laajalti saatavilla 24- ja 48-porttisina kokoonpanoina, ja ne ovat yhteensopivia kaikkien tavallisten 110-tyylisten rei'itystyökalujen kanssa.

Cat6A: Oikea valinta 10 GbE:lle täydellä etäisyydellä

Cat6A (Augmented Category 6) on tämänhetkinen suositeltu standardi kaikille asennuksille, joissa 10 Gigabit Ethernet on ylläpidettävä koko 100 metrin vaakasuoralla ajolla . Se toimii 500 MHz kaistanleveydellä, käyttää joko suojattua (F/UTP tai S/FTP) tai suojaamatonta rakennetta, jossa on paljon paksumpi eristys, ja se täyttää alien ylikuulumisvaatimukset, joita Cat6 ei voi.

Kompromissi on fyysinen koko ja paino. Cat6A-kaapelit ovat huomattavasti paksumpia – tyypillisesti halkaisijaltaan 7,5–8,5 mm verrattuna Cat6:n 6 mm:iin – mikä tarkoittaa tiukempia putkien täyttölaskelmia, raskaampia kaapelihyllyjä ja vaativampaa taivutussäteen hallintaa. Cat6A patch -paneelit ovat myös suurempia ja kalliimpia. Kuitenkin palvelinkeskuksissa, terveydenhuoltolaitoksissa tai missä tahansa ympäristössä, jossa käytetään 10 GbE:tä työpöydälle tai reunakytkimiin, Cat6A on oikea valinta, ja se on määritelty TIA-568-C.2:ssa 10GBASE-T-sovelluksille.

Suojattu vs. suojaamaton kaapeli: kumpi toimii paremmin patch-paneelien kanssa?

Yksi päätös, joka hämmentää monia verkkoasentajia, on, käytetäänkö suojattua (STP/FTP/S/FTP) vai suojaamatonta (UTP) kaapelia patch-paneeliajoissa. Vastaus riippuu suuresti ympäristöstäsi.

Kun suojaamaton (UTP) kaapeli on oikea puhelu

Suurin osa verkkopaneeleista kaupallisissa toimistoissa, kouluissa, vähittäiskaupan ympäristöissä ja kodeissa käyttää UTP-kaapelia. Se on helpompi päätellä, joustavampi, kevyempi ja halvempi kuin suojatut vaihtoehdot. UTP toimii erinomaisesti niin kauan kuin kaapeli pidetään poissa häiriölähteistä, kuten loistelamppujen liitäntälaitteista, suurista moottoreista tai yli 2 metrin pituisista rinnakkaisista virtajohdoista.

TIA-568-standardit sallivat UTP-kaapelin kulkea 5 cm:n säteellä suojaamattomista virtakaapeleista ja 12 cm:n säteellä loisteputkivalaisimista. Pidä nämä välykset ja UTP antaa sinulle puhtaan, luotettavan suorituskyvyn ilman suojattujen järjestelmien maadoitusta.

Kun suojattua kaapelia tarvitaan

Suojattu kaapeli on oikea valinta ympäristöissä, joissa on merkittäviä sähkömagneettisten häiriöiden (EMI) lähteitä, mukaan lukien:

• Lattioiden valmistus raskailla sähkökoneilla
• Sairaalat, joissa on MRI-laitteita tai suuritehoisia kuvantamislaitteita
• Lähetysstudiot radiotaajuuslaitteilla
• Teollisuusympäristöt, joissa kaapelin tulee kulkea VFD:n (muuttuva taajuusasema) lähellä
• Ulko- tai puoliulkoasennukset, jotka ovat alttiina salamalle

Kun käytät suojattua kaapelia, myös patch-paneelin on oltava suojattu ja maadoitettu asianmukaisesti. Suojattu kaapeli, joka on päätetty maadoittamattomaan tai suojaamattomaan kytkentäpaneeliin, voi itse asiassa toimia huonommin kuin UTP koska kytkemätön suojus toimii antennina, joka kerää häiriöitä sen sijaan, että se torjuisi niitä. Koko suojattu kanava – kaapeli, kytkentäpaneeli, Keystone-liittimet ja liitäntäjohdot – on maadoitettava yhdestä kohdasta toimiakseen.

T568A vs T568B: mitä johdotusstandardia käytetään korjauspaneelissa

Sekä T568A että T568B ovat kelvollisia TIA/EIA-johdotusstandardeja Ethernet-kaapeleiden päättämiseksi kytkentäpaneelin rei'itysportteihin. Teknisen suorituskyvyn ero näiden kahden välillä on mitätön – molemmat tukevat samoja nopeuksia ja etäisyyksiä. Tärkeä sääntö on johdonmukaisuus: käytä samaa standardia koko asennuksen ajan .

T568B on yleisempi Pohjois-Amerikan kaupallisissa asennuksissa, ja sitä käyttää suurin osa Yhdysvaltojen markkinoilla myytävistä esivalmistetuista patch-johdoista. T568A on suositeltava viranomaisasennuksissa (se on määritelty Yhdysvaltain hallituksen TIA-568-C-standardissa liittovaltion rakennuksille) ja se on yleinen Euroopassa ja Australiassa.

Jos olet laajentamassa tai lisäämässä olemassa olevaa asennusta, vastaa aina jo käytössä olevaa standardia. T568A:n ja T568B:n sekoittaminen samassa päästä päähän -kanavassa luo risteyksen, ei suoraa yhteyttä, mikä estää linkkiäsi ilmestymästä useimpiin kytkimiin.

Paikkajohdon valinta: liitäntäpaneelin kaapeliyhtälön toinen puolisko

Useimmat ihmiset keskittyvät täysin vaakasuoraan kaapelin kulkuun miettiessään, mitä kaapelia tulisi käyttää kytkentäpaneelin kanssa, mutta paneelin portin kytkimeen yhdistävä liitäntäjohto on yhtä tärkeä. Välijohto, joka on matalampi luokka kuin vaakakaapelisi, muodostaa pullonkaulan liitäntäpisteeseen.

Yhdistä Patch Cord -luokka vaakasuoraan kaapeliisi

Jos olet käyttänyt Cat6:ta patch-paneelissasi, käytä Cat6-liitäntäjohtoja edessä. Cat5e-patch-johtojen käyttäminen Cat6-paneelissa ja Cat6-vaakakaapeli rajoittaa kanavan Cat5e-suorituskykyyn. Sama koskee Cat6A:ta – käytä aina Cat6A-luokiteltuja välijohtoja, joissa on Cat6A-kytkentäpaneelit ja vaakakaapelointi.

Tyypillisesti kytkentäpaneelien liittämiseen kytkimiin käytettävät liitosjohtojen pituudet ovat vakiona 0,5 m, 1 m, 2 m tai 3 m . Lyhyemmät johdot vähentävät signaalihäviöitä ja pitävät telineen siistinä. Vältä ostamasta edullisia liitäntäjohtoja vahvistamattomilta toimittajilta – huonolaatuiset patch-johdot, joissa on löysät parikierteet tai huonolaatuiset liittimet, ovat yksi yleisimmistä syistä ajoittaisiin linkkihäiriöihin ja heikentyneeseen suorituskykyyn muuten hyvin rakennetuissa kaapelijärjestelmissä.

Kierretyt vs. kiinteitä johtimia yhdistävät johdot

Patch-johdoissa käytetään kierrettyjä johtimia (useita ohuita johtoja kierretty yhteen) kiinteiden johtimien sijaan. Kierretty kaapeli on joustavampi ja kestää fyysistä väsymystä toistuvasta taipumisesta ja liikkeestä, mikä tekee siitä ihanteellisen lyhyisiin, usein käsiteltyihin ajoihin kytkentäpaneelin ja kytkimen välillä. Kiinteä johdinkaapeli, jota käytetään vaakasuorassa ajossa, on jäykempi ja halkeilee sisäisesti, jos sitä taivutetaan toistuvasti.

Älä koskaan käytä kiinteää johdinta kaapelia liitäntäjohtona. Se toimii aluksi, mutta sisäiset johtimet väsyvät ja epäonnistuvat toistuvien pistokkeiden kytkemisen ja kaapelin liikkumisen jälkeen.

Kuituoptinen kaapeli ja kytkentäpaneelit: eri luokka yhteensä

Kaikki patch-paneelit eivät käytä kuparista Ethernet-kaapelia. Kuituoptisia patch-paneeleja, joita kutsutaan myös kuitujakelupaneeleiksi tai kuitukoteloiksi, käytetään runkokaapelointiin laitehuoneiden välillä, rakennusten välisissä yhteyksissä ja suuritiheyksisten datakeskusten yhteyksissä. Ne palvelevat eri toimintoa kuin kupariset patch-paneelit ja vaativat täysin erilaisia ​​kaapelinhallintakäytäntöjä.

Multimode vs Single-Mode Fiber Patch-paneelissa

Kuitupatch-paneelit hyväksyvät joko monimuoto- tai yksimuotokuituja, eikä niitä voi vaihtaa keskenään. Valinta riippuu lähetysetäisyydestä ja sovelluksesta:

• OM3 monimuotokuitu tukee 10GbE:tä 300 metriin asti ja 40GbE:tä 100 metriin asti. Se käyttää 50 mikronin ydintä ja on yleinen kampus- ja datakeskusten runkoverkkosovelluksissa.
• OM4 monimuotokuitu ulottuu 10 GbE 550 metriin ja 100 GbE 150 metriin. Se on suositeltu monimuotostandardi uusille konesalin asennuksille.
• OS2 yksimuotokuitu tukee lähetystä jopa 10 km:n etäisyyksille ja pidemmälle, mikä tekee siitä välttämättömän rakennusten välisissä tai kampuksen laajuisissa juoksuissa.

Kuitupaneelit ovat passiivisia laitteita, jotka tarjoavat organisoituja päätepisteitä kuituajoille. Varsinaisten kuituliitosjohtojen, jotka yhdistävät laitteet paneeliin, tulee käyttää yhteensopivia liitintyyppejä (LC, SC, MPO/MTP) ja yhteensopivia kuitutyyppejä. Monimuotoisen patch-johdon liittäminen yksimuotoiseen runkokuituun johtaa vakavaan liitäntähäiriöön ja toimimattomaan linkkiin.

Yleisiä virheitä valittaessa kaapelia verkkokorjauspaneeleille

Jopa kokeneet verkkoasentajat tekevät vältettävissä olevia virheitä valitessaan ja asentaessaan kaapelia kytkentäpaneelijärjestelmiin. Nämä ovat virheet, jotka näkyvät useimmin tosimaailman vianetsinnässä:

CCA-kaapelilla (kuparilla päällystetty alumiini).

CCA-kaapelia – joka käyttää ohuella kuparikerroksella päällystettyjä alumiinijohtimia – myydään huomattavasti halvemmalla kuin aitoa kuparikaapelia, ja se merkitään usein väärin tavalliseksi Ethernet-kaapeliksi verkossa. CCA-kaapelia ei saa koskaan käyttää kytkentäpaneeliasennuksissa. Alumiinilla on suurempi sähkövastus kuin kuparilla, se syöpyy nopeammin päätepisteissä, eikä se täytä TIA-568- tai ISO/IEC 11801 -standardeja. Monet verkkovirheet, jotka johtuvat huonosta linkin vakaudesta, liiallisesta pakettihäviöstä tai PoE (Power over Ethernet) -laitteista, jotka eivät käynnisty luotettavasti, ovat osoittautuneet CCA-kaapelin aiheuttamiksi. Osta kaapeli vain hyvämaineisilta toimittajilta, jotka voivat toimittaa ETL- tai UL-vahvistuksen puhtaille kuparijohtimille.

100 metrin kanavan pituus ylittää

TIA-568-standardi määrittelee 90 metrin enimmäispysyvän linkin (vaakasuuntaisen juoksun), ja loput 10 metriä on varattu liitäntäjohtoihin kummassakin päässä, jolloin kanavan kokonaispituus on 100 metriä. Monet asentajat pitävät 100 metriä vaakasuuntaisena juoksurajana ja lisäävät sitten välijohdot päälle, mikä ylittää kanavan kokonaismäärän. 95 metrin vaakasuuntainen juoksu ja kaksi 3 metrin liitäntäjohtoa ovat yhteensä 101 metriä – teknisesti vaatimukset täyttämätön ja mahdollisesti epäluotettava gigabitin nopeuksilla.

Kaapeliluokka ja kytkentäpaneelin luokitus eivät täsmää

Cat6A-kaapelin asentaminen Cat6-luokitellulle patch-paneelille estää sinua saavuttamasta sertifioitua Cat6A-kanavaa. Paneeli on linkin alhaisimman arvostuksen arvoinen komponentti, ja sen suorituskykyominaisuudet asettavat katon koko ajolle. Vastaa tai ylitä aina kaapeliluokka valitessasi patch-paneelia. Cat6A-paneelin käyttö Cat6-kaapelilla on hyväksyttävää – paneeli on ylimääritelty, mikä tuhlaa rahaa, mutta ei heikennä suorituskykyä. Käänteinen ei ole hyväksyttävää.

Taivutussäteen huomioiminen asennuksen aikana

Ethernet-kaapelilla on pienin taivutussäde, jota on noudatettava asennuksen aikana. Cat6 UTP:lle pienin taivutussäde on tyypillisesti neljä kertaa kaapelin ulkohalkaisija , tai noin 24 mm. Cat6A vaatii suuremman taivutussäteen paksumman rakenteensa vuoksi. Tiukat mutkat vääristävät kaapelin sisällä olevia parikierteitä, mikä lisää ylikuulumista ja heikentää signaalin laatua – joskus tarpeeksi estämään sertifiointitestien läpäisemisen.

Oikean kaapelin valitseminen tiettyyn Patch Panel -skenaarioon

Yksittäisen yleissuosituksen soveltamisen sijaan tässä on käytännön päätösopas, joka perustuu yleisiin käyttöönottoskenaarioihin:

• Pieni toimisto- tai kotiverkko jopa 1 Gbps:n kytkentänopeudella: Cat5e UTP Cat5e patch -paneelilla. Kustannustehokas, täysin riittävä ja helppo lopettaa. Sinun ei tarvitse päivittää, ellet aio siirtyä 10 GbE-kytkimiin.
• Uuden kaupallisen toimistoasennuksen odotetaan kestävän 10 vuotta: Cat6 UTP Cat6 patch-paneelilla. Tarjoaa tilaa 10 GbE:lle lyhyillä ajoilla ja ylivoimainen meluteho verrattuna Cat5e:hen.
• Palvelinkeskus tai suuritiheyksinen ympäristö, jossa 10 GbE telineeseen: Cat6A UTP (tai F/UTP, jos EMI on huolenaihe) Cat6A patch -paneelilla. Tämä on ainoa kuparivaihtoehto, joka tukee 10 GbE:tä täydellä 100 metrin juoksulla.
• Rakennusten väliset tai kampuksen runkolinkit: OS2 yksimuotokuitu LC-liittimillä ja kuitupaneelipaneelilla. Copper Ethernet ei sovellu yli 100 metrin juoksuun.
• Teollisuusympäristö raskailla sähkökoneilla: Cat6A F/UTP- tai S/FTP-suojattu kaapeli maadoitetulla, suojatulla patch-paneelilla. Kunnollinen maadoitus paneelissa on pakollinen.
• Terveydenhuollon tai koulutuksen kampus, jossa on sekalaisia käyttöoikeus- ja tietovaatimuksia: Cat6A UTP, joka käsittelee PoE:n (90 W IEEE 802.3bt) korkeammat virrankulutusvaatimukset pienemmällä lämmönkertymällä kuin Cat6 niputetuissa kaapelisarjoissa.

Patch Panel -kaapelin asennuksen testaus ja sertifiointi

Oikean kaapeliluokan valitseminen on vain puolet työstä. Väärin päätetty Cat6-kaapeli – jos pari on kierretty liikaa alaspäin, jyrkkä mutka paneelin lähellä tai johdotusstandardi ei sovi yhteen – ei täytä Cat6-suorituskykyä, vaikka oikeaa kaapelia käytettiin. Ammattimaiset strukturoidut kaapelointiasennukset tarkistetaan kaapelin sertifiointitestauslaitteella, ei vain perusjatkuvuustestauslaitteella.

Kaapelien sertifiointitestaajat valmistajilta, kuten Fluke Networks (DSX-8000), IDEAL Networks tai Softing, suorittavat mittauksia, mukaan lukien liitoshäviö, NEXT, FEXT, paluuhäviö ja etenemisviive kaapeliluokan koko taajuusalueella. Cat6-kanavan sertifiointi edellyttää kaikkien parametrien läpäisemistä 250 MHz:iin asti; Cat6A vaatii 500 MHz. Hyväksytty sertifiointiraportti on ainoa luotettava vahvistus siitä, että kaapelin ja kytkentäpaneelin yhdistelmä toimii määritetyllä tavalla .

Pienemmissä tee-se-itse-asennuksissa perusjohtojen kartoitustestauslaite varmistaa oikeat nastaliitännät ja tunnistaa jaetut parit, avaukset ja oikosulut – yleisimmät lyöntivirheet. Vaikka tämä ei takaa suorituskykyä, se havaitsee johdotusvirheet ennen laitteen kytkemistä.
