Kuinka monta porttia korjauspaneelissa on?

A verkon korjauspaneeli tyypillisesti tulee sisään 12, 24, 48 tai 96 porttia , jossa 24- ja 48-porttinentiset mallit ovat yleisimmin käytössä kaupallisissa ja yritysympäristöissä. 24-porttinentinen patch-paneeli sopii 1U telinetilaa , kun taas 48-porttinen versio varaa 2U . Pienemmät 12-porttinentiset paneelit ovat yleisiä kotiasennuksissa tai pienikokoisissa tietoliikennekaapeissa, ja tiheitä 96-porttitisia paneeleja löytyy suurista palvelinkeskuksista, joissa telinetilaa on paljon.

Porttien määrä ei ole mielivaltainen – se määrittää suoraan, kuinka monta verkkolaitetta voit lopettaa ja hallita yhdestä paneelista. Väärän porttimäärän valitseminen johtaa joko telinekiinteistöjen hukkaan tai kaoottiseen kaapelien leviämiseen, josta tulee ajan mittaan ylläpidon painajainen. Saatavilla olevien kokoonpanojen ymmärtäminen on ensimmäinen askel kohti puhdasta, skaalautuvaa verkkoinfrastruktuuria.

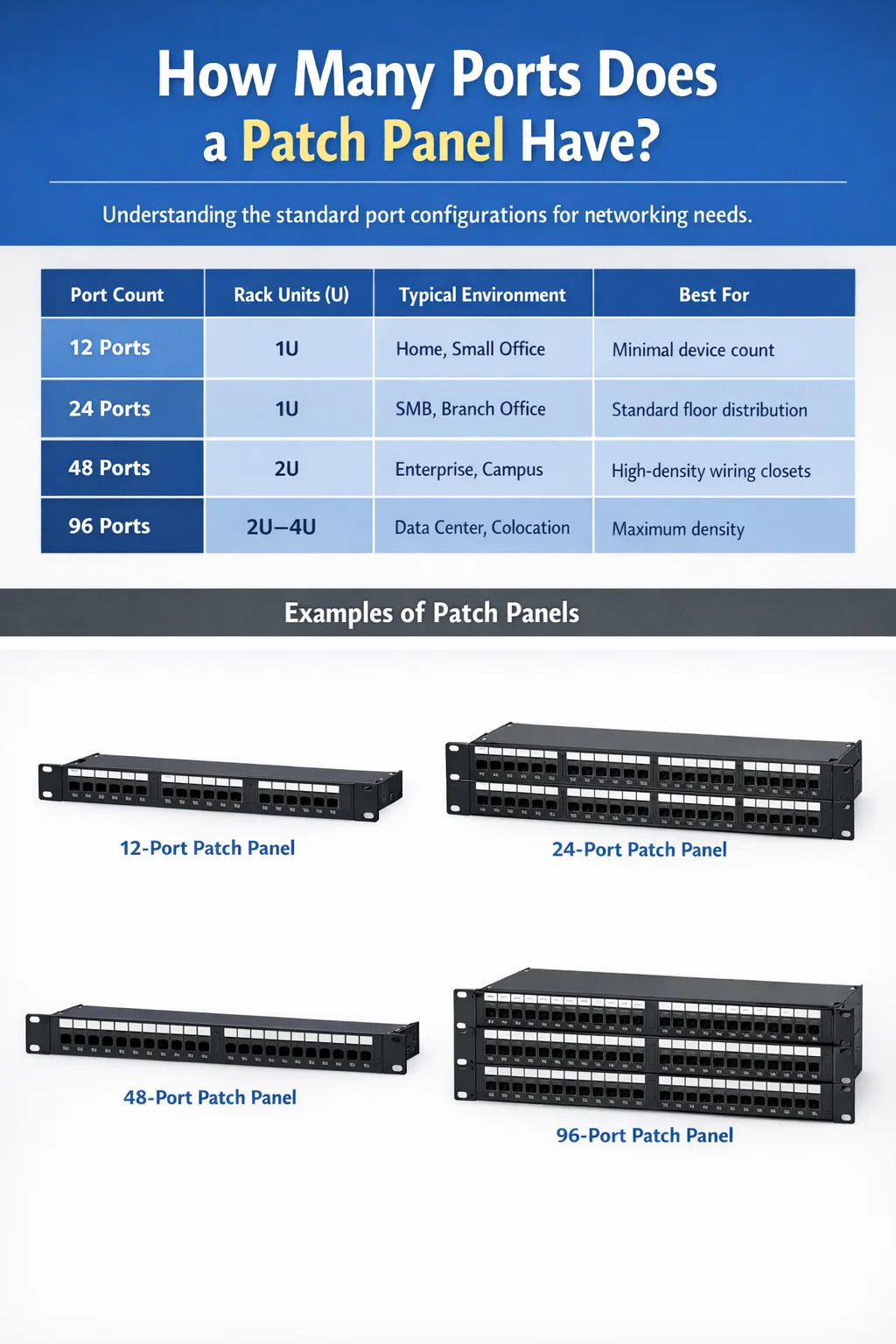

Perusporttikokoonpanot selitetty

Jokainen porttimäärän konfiguraatio palvelee tiettyä tarkoitusta, ja käytännön erojen ymmärtäminen auttaa välttämään kaapelointiinfrastruktuurin liiallista määrittelyä tai alirakentamista.

12-porttiset Patch-paneelit

12-porttinen verkkokorjauspaneeli on pienin saatavilla oleva vakiokokoonpano. Se vie 1U:n telinetilaa ja sitä käytetään tyypillisesti asuinrakennuksissa, pienissä vähittäiskaupan paikoissa tai lisäkaapeissa, joissa vain kourallinen tippoja tarvitsee lopettaa. 12-porttinen paneeli on myös käytännöllinen valinta, kun haluat eristää verkon tietyn osan – esimerkiksi eristää VoIP-linjat tai valvontakameroiden syötteet – ilman, että koko 24-porttinen paneeli on varattu tähän tarkoitukseen. Pienen kokonsa ansiosta 12-porttinen paneeli sopii jopa 6U:n seinäkoteloihin.

24-porttiset Patch-paneelit

24-porttinen patch-paneeli on alan yleisin kokoonpano. Se käsittelee tyypillistä toimistokerrosta, jossa on 20–24 työasemaa, mutta jättää muutaman portin avoimeksi jaetuille laitteille, kuten tulostimille, tukiasemille tai IP-puhelimille. 1U:ssa se pariutuu siististi 24-porttisen hallitun kytkimen kanssa samassa telineryhmäryhmässä, mikä pitää kaapelisi lyhyenä ja merkitsemisen suoraviivaisena. Useimmat strukturoidut kaapelointistandardit, mukaan lukien TIA-568, on rakennettu 24-portin porttiin, joten tämä koko on oletusarvo useimmille IT-suunnittelijoille ja urakoitsijoille.

48-porttiset Patch-paneelit

2U:ssa 48-porttinen paneeli on käytännössä kaksi 24-porttista paneelia, jotka on yhdistetty yhdeksi yksiköksi. Se on suositeltava vaihtoehto yritysten johdotuskaapeille, jotka palvelevat tiheitä avotoimistoja, varastoja tai tuotantokerroksia, joissa yli 40 pisaraa kerääntyy yhteen telineeseen. 48-porttisen paneelin käyttäminen kahden 24-porttisen paneelin sijasta säästää 1U telinetilaa ja vähentää merkitsevien ja hallittavien paneelien määrää. 42U:n telineessä, jossa jokaisella yksiköllä on merkitystä, säästäminen on mielekästä, varsinkin kun huomioidaan kaapelinohjaimet, kytkimet, UPS-yksiköt ja liitäntäkaapelin löysyys.

96-porttiset Patch-paneelit

96-porttinen paneeli nostaa tiheyden käytännön rajoihinsa tavallisessa 19 tuuman telineinfrastruktuurissa. Näissä paneeleissa käytetään tyypillisesti kulmikkaita tai työkaluttomia Keystone-liittimiä porttien ja kytkentäkaapeleiden suureen pitoisuuteen. Löydät ne ensisijaisesti datakeskuksista, suurista yhteissijoitustiloista ja tietoliikennehuoneista, joissa on järjestettävä satoja palvelinportteja, tallennusyhteyksiä tai kuitujen vaihtoja. Jotkut 96-porttiset paneelit on suunniteltu modulaarisen kasettijärjestelmän ympärille, jossa yksittäiset 12-porttiset tai 24-porttiset kasetit asettuvat rungon runkoon – mikä antaa sinulle joustavuuden täyttää vain tarvitsemasi, samalla kun tilaa on varattu tulevaa laajentamista varten.

Tekijät, jotka määräävät tarvitsemasi porttimäärän

Oikean porttimäärän valitseminen verkkokorjauspaneelille ei tarkoita suurimman käytettävissä olevan porttimäärän valitsemista. Useiden konkreettisten muuttujien pitäisi ohjata päätöstä, ja niiden huomiotta jättäminen johtaa joko budjetin hukkaan tai kaapelointijärjestelmään, joka ei skaalaudu.

Kaapeleiden määrä alueella

Laske kaikki aktiiviset kaapelit, jotka päättyvät kaappiin tai telineeseen. Sisällytä pudotuksia työasemille, VoIP-puhelimille, IP-kameroille, langattomille tukiasemille ja kaikille IoT-laitteille. Patch-paneelissa on oltava vähintään yhtä monta porttia kuin aktiivisia kaapelipisaroita , plus 15-20 prosentin kasvupuskuri. Jos sinulla on tällä hetkellä 38 droppia, 48-porttinen paneeli on looginen valinta. Se antaa sinulle 10 varaporttia ilman, että tarvitset heti toista paneelia tai suurempaa koteloa.

Käytettävissä oleva telinetila

Telinetila on rajallinen resurssi, ja jokainen komponentti kilpailee siitä. Tyypillisessä 42U:n telineessä, joka on täytetty kahdella kytkimellä, reitittimellä, palomuurilla, UPS:llä ja kahdella 1U:n kaapelinhallintalaitteella, puhutaan jo noin 14U:sta ennen kuin yksi patch-paneeli asennetaan. Jos työskentelet 12U:n seinätelineen kanssa pienessä toimistossa, kahden 24-porttisen paneelin asentaminen vierekkäin niihin liittyvän kaapelinhallinnan kanssa saattaa olla mahdotonta. Siinä tapauksessa yksi 48-porttinen paneeli 2U:lla on käytännöllisempi kuin kaksi 24-porttista paneelia 1U:lla, koska kaapelinhoitajat lisäävät tyypillisesti toisen 1U:n paneeliriville.

Kaapeliluokka ja signaalityyppi

Cat5e-, Cat6-, Cat6A- ja Cat8-kuparipaneeleilla on sama vakioporttimäärä, mutta niiden fyysiset mitat vaihtelevat. Esimerkiksi Cat6A-paneelit ovat usein hieman korkeampia tai syvempiä kuin Cat6-paneelit, koska suurempi kaapelin halkaisija vaatii suuremman taivutussäteen ja itse liittimet ovat fyysisesti suurempia. Cat6A 48-porttinen paneeli voi viedä 2U, kun Cat6 48-porttinen paneeli sopii mukavasti. Kuituliitospaneelit – joita käytetään runkoverkkoihin, uplinkeihin ja pitkän matkan yhteyksiin – noudattavat erilaista porttitiheysmallia. LC-duplex-kuitupaneelit ovat yleensä 24-porttisia 1U:n sisällä, kun taas MPO/MTP-kuitukasettijärjestelmät voivat pakata vähintään 72 kuituliitäntää yhteen 1U:n paneeliin.

Suunniteltu verkon laajennus

Verkkokorjauspaneelia ei vaihdeta kahden vuoden välein. Oikein asennetun kuparikaapelointiinfrastruktuurin odotetaan kestävän 15-25 vuotta normaalissa kaupallisessa käytössä. Tämä tarkoittaa, että tänään valitsemasi porttien lukumäärän on mukauduttava kasvuun, jota et voi täysin ennustaa. Nykyään 30 työntekijän yrityksellä voi olla 60 viiden vuoden sisällä. Tilan rakentaminen seuraavalle porttitasolle - 24 - 48 tai 48 - 96 - on lähes aina halvempaa kuin lisäpaneeleiden jälkiasennus ja kaapelien uusiminen myöhemmin.

Patch-paneelityypit ja kuinka porttien määrä vaihtelee niiden välillä

Kaikkia verkkokorjauspaneeleja ei ole rakennettu samalla tavalla. Paneelin sisäinen suunnittelu vaikuttaa siihen, kuinka monta porttia voidaan fyysisesti sijoittaa, kuinka kaapeleita hallitaan takana ja kuinka helposti paneeli voidaan määrittää uudelleen tai korjata.

Kiinteät Punch-Down Patch-paneelit

Kiinteissä paneeleissa on esiasennetut liittimet, jotka on kytketty suoraan takana olevan 110-rei'itystyökalun kautta. Nämä ovat yleisin tyyppi strukturoiduissa kaapelointiasennuksissa, ja niitä on saatavana kaikissa vakioporttimäärissä – 12, 24, 48 ja 96. Koska liittimet on kiinteästi integroitu, kiinteät paneelit ovat kestäviä ja kustannustehokkaita asennuksissa, joissa kaapelien sijoittelu ei todennäköisesti muutu usein. Niitä on saatavana Cat5e-, Cat6- ja Cat6A-luokituksena ja ne tukevat sekä T568A- että T568B-johdotusstandardeja.

Keystone Patch -paneelit

Keystone-paneelit käyttävät modulaarista rakennetta, jossa yksittäiset Keystone-liittimet napsahtavat tyhjään paneelin runkoon. 24-porttisessa Keystone Patch -paneelin rungossa on 24 Keystone-paikkaa, mutta täytät vain tarvitsemasi portit. Jos aloitat 16 aktiivisella dropilla, asennat 16 liitintä ja jätät loput 8 paikkaa tyhjiksi tulevaa käyttöä varten. Tämä modulaarisuus tarkoittaa myös, että voit sekoittaa liittimiä – RJ45, koaksiaali, kuitu, HDMI – samassa paneelissa. Keystone-paneelit ovat porttikohtaisesti hieman kalliimpia kuin kiinteät paneelit, mutta tarjoavat huomattavaa joustavuutta dynaamisissa ympäristöissä.

Kulmaiset Patch-paneelit

Kulmaiset patch-paneelit asettavat porttipinnan 45 asteen kulmaan telineen toista puolta kohti. Tämä rakenne on erityisen hyödyllinen tiheissä ympäristöissä, joissa patch-kaapeleiden on poistuttava siististi viereistä pystysuoraa kaapelinohjainta kohti ilman jyrkkiä mutkia. Kulmaisia ​​paneeleja käytetään yleisesti 48- ja 96-porttisissa kokoonpanoissa datakeskuksissa. Kulmarakenne ei muuta porttien määrää, mutta parantaa merkittävästi kaapelin hallinnan ergonomiaa, kun kymmeniä patch-kaapeleita liitetään samanaikaisesti.

Kuituoptiset Patch-paneelit

Kuitupaneelit käyttävät LC-, SC- tai MPO-liittimiä ja noudattavat erilaisia tiheysstandardeja kuin kuparipaneelit. Tavallinen 1U:n kuitupaneelipaneeli LC-duplex-liittimillä kestää yleensä 24 porttia , joka vastaa 24 yksittäistä kuituliitäntää tai 12 duplex-linkkiä. Korkeatiheyksiset MPO-kasettipohjaiset kuitupaneelit voivat toimittaa 72-96 kuituliitäntää yhdessä 1U:n kotelossa , mikä tekee niistä suositun ratkaisun suurten rakennusten ja datakeskusten runkoverkkoon. Kuitupaneelit ovat passiivisia laitteita – ne eivät vaadi virtaa –, mutta ne vaativat huomattavasti suurempaa huolellisuutta asennuksen aikana, jotta vältetään liittimen vaurioituminen ja liitäntöjen menetys.

Kuinka patch-paneelit sopivat yleiseen verkkoinfrastruktuuriisi

Patch-paneeli ei toimi erikseen. Se on keskitetty päätepiste, joka siltaa pysyvät vaakakaapelit työalueelta tietoliikennehuoneen tai datakeskuksen aktiiviseen verkkolaitteeseen. Patch-paneelin sijainnin ymmärtäminen verkon yleisessä suunnittelussa selventää, miksi porttien määrän suunnittelu on niin kriittistä.

Tyypillisessä rakenteellisessa kaapelointimallissa vaakakaapelit kulkevat jokaisen työaseman seinäpistorasioista tai lattialaatikoista lähimmän IDF-kaapin (Intermediate Distribution Frame) -paneeliin. Patch-paneelista lyhyet patch-kaapelit - yleensä 1-3 jalkaa pitkät - kytketään vastaaviin portteihin pääsykerroksen kytkimessä. Jokainen paikkapaneelin portti vastaa täsmälleen yhtä fyysistä kaapelin pudotusta , joka puolestaan muodostaa yhteyden yhteen verkkolaitteeseen käyttäjän päässä. Tämä yksi-yhteen-suhde tekee porttien määrän suunnittelusta suoraan laitteidesi määrän.

Patch-paneeli toimii myös koko vaakakaapelointilaitoksen dokumentointikerroksena. Kun portit on merkitty selkeästi huonenumeroilla, pöytänumeroilla tai laitetunnuksilla, viallisen yhteyden vianetsinnästä tulee tarran jäljittäminen seinien läpi ryömimisen sijaan. Tässä porttien määrä vaikuttaa toiminnan tehokkuuteen – hyvin täytettyä 24-porttista paneelia, jossa on selkeät merkinnät, on paljon helpompi hallita kuin täytettyä 48-porttista paneelia, jossa puolet porteista on nimeämättömiä ja liitäntäkaapelit ovat sekaisin.

Porttien käytön parhaat käytännöt verkkokorjauspaneeleille

Oikea määrä portteja korjauspaneelissa on tärkeää, mutta porttien käyttö ja hallinta on yhtä tärkeää. Alan ammattilaiset noudattavat käytännön käytäntöjä, jotka pitävät kaapelointiinfrastruktuurin puhtaana, dokumentoitavana ja huollettavana koko sen käyttöiän ajan.

• Merkitse jokainen portti paneelin etu- ja takapuolelle ennen kaapeloinnin aloittamista. Käytä johdonmukaista nimeämismallia – esimerkiksi huoneen numero ja ulostulonumero (esim. 204-A, 204-B) – jotta kuka tahansa teknikko voi viitata paneeliin pohjapiirroksen kanssa tietämättään etukäteen asennuksesta.
• Älä koskaan täytä välilevyä 100 prosentin kapasiteettiin ensimmäisessä asennuksessa. Varaa vähintään 20 prosenttia porteista tulevia siirtoja, lisäyksiä ja muutoksia varten. 24-porttisessa paneelissa tämä tarkoittaa enintään 19 aktiivisen yhteyden kohdistamista ensimmäisenä päivänä.
• Käytä värikoodattuja patch-kaapeleita segmentoidaksesi visuaalisesti liikennetyyppejä. Yleinen käytäntö on sininen datalle, harmaa VoIP:lle, keltainen hallintaliikenteelle ja punainen kriittisen infrastruktuurin yhteyksille. Tämä värikoodaus toimii vain, jos se on dokumentoitu ja sitä sovelletaan johdonmukaisesti.
• Asenna 1U vaakasuora kaapeliohjain jokaisen paneelirivin ylä- tai alapuolelle. Tämä pitää patch-kaapelit järjestyksessä, estää liiallisen jännityksen RJ45-liittimissä ja mahdollistaa patch-kaapelin siirtämisen tai vaihtamisen häiritsemättä viereisiä liitäntöjä.
• Dokumentoi jokainen portti kaapelinhallintatietokantaan tai laskentataulukkoon heti asennuksen jälkeen. Porttitason dokumentaatiosta tulee arvokkain yksittäinen työkalu kaikille IT-tiimille, jotka hallitsevat infrastruktuuria vuosia sen jälkeen, kun alkuperäinen asentaja on siirtynyt eteenpäin.
• Käytä patch-kaapeleita, jotka eivät ole pidempiä kuin on tarpeen. Liiallinen kaapelin pituus luo löysyyttä, joka rypistyy ja estää ilmavirran telineessä. Liitäntöihin liitospaneelin ja samassa telineessä olevan kytkimen välillä 1 jalan tai 2 jalan patch-kaapelit ovat lähes aina riittäviä.

Oikean korjauspaneelin porttien määrän laskeminen käyttöönottoasi varten

On olemassa yksinkertainen tapa mitoittaa patch-paneelin asennus oikein. Se alkaa fyysisellä laskennalla ja päättyy satamajakomalliin, joka ottaa huomioon nykyiset tarpeet ja lähiajan kasvun.

1. Laske kaikki aktiiviset kaapelit päättyy kaappiin. Sisällytä työasemat, puhelimet, tukiasemat, kamerat, tulostimet ja kaikki erityiset laitteet.
2. Lisää infrastruktuuriportteja uplinkeille, korjausliitännät IDF:n ja MDF:n välillä ja kaikki hallintaportit, jotka aiot liittää paneelin kautta eikä suoraan kytkimeen.
3. Käytä 20 prosentin kasvupuskuria kokonaissummaan. Jos sinulla on 40 aktiivista droppia ja 4 infrastruktuuriporttia, työnumerosi on 44 plus 20 prosenttia = noin 53 porttia tarvitaan.
4. Pyöristä seuraavaan vakiopaneelikokoon . Yllä olevassa esimerkissä 53 porttia pyöristää kahdeksi 48-porttiseksi paneeliksi (yhteensä 96 porttia), mikä antaa sinulle runsaasti tilaa. Vaihtoehtoisesti, jos budjettia ja tilaa on vähän, yksi 48-porttinen paneeli ja yksi 12-porttinen paneeli antaa sinulle 60 porttia 3 U:n telinetilassa – järkevä ja taloudellisempi ratkaisu.
5. Varmista telinetilan saatavuus laskemalla yhteen U-vaatimukset jokaiselle komponentille – kytkimet, reitittimet, kytkentäpaneelit, kaapelinohjaimet, UPS-yksiköt – ja varmistamalla, että ne sopivat telineen kokonaiskorkeuteen.

Tämä viisivaiheinen laskenta kestää alle 30 minuuttia uudessa asennuksessa ja säästää tuntikausia reaktiivista vianetsintää ja uudelleenkaapelointia myöhemmin. Se muodostaa myös perustan kaapelointieritelmäasiakirjalle, jota vastaan ​​urakoitsijat voivat tehdä tarjouksen ja johon IT-tiimisi voi viitata, kun infrastruktuuri peritään tai luovutetaan.

Yleisiä virheitä valittaessa Patch Panel -porttimäärää

Jopa kokeneet verkkosuunnittelijat tekevät kokovirheitä määrittäessään patch-paneeleja. Nämä virheet kannattaa ymmärtää, koska ne ovat lähes aina vältettävissä pienellä ennakkosuunnittelulla.

Porttien määrän alimäärittely kustannusten säästämiseksi

24-porttinen paneeli maksaa noin 30–80 dollaria luokkaluokituksen mukaan. 48-porttinen paneeli maksaa 60–150 dollaria. Hintaero on absoluuttisesti mitattuna pieni, mutta alimääritellyn kaapin uudelleenkaapeloinnin kustannukset – uuden kaapelin vetäminen, lisäpaneelien ja kaapelinhallintalaitteiden ostaminen, teknikolle koko työpäivän maksaminen – voivat helposti nousta 1 000–5 000 dollariin tai enemmän yhdestä IDF:stä. Pienemmän paneelin valitseminen säästääksesi 40 dollaria etukäteen on väärää taloudellisuutta lähes kaikissa kaupallisissa käyttöönottoskenaarioissa.

Ylimäärittely ottamatta huomioon telinetilaa

Suoraan 96-porttiseen paneeliin siirtyminen, kun sinulla on vain 30 droppia, on yhtä ongelmallista. Puoliksi asuttu 96-porttinen paneeli tuhlaa telinetilaa, maksaa enemmän kuin on tarpeen ja luo hämmentävän asettelun, jossa aktiiviset portit ovat hajallaan suurella pinta-alalla. Vielä kriittisemmin suuret paneelit vaativat suhteellisesti suurempia kaapeliohjaimia ja enemmän patch-kaapeleita, jotka kaikki kuluttavat telineyksiköitä, jotka voidaan allokoida aktiivisille laitteille.

Ohitetaan kaapeliluokan yhteensopivuus

Cat6-kytkentäpaneelien asentaminen Cat6A-vaakasuoraan kaapeliin heikentää koko kanavan suorituskykyä. Jakopaneeli on osa pysyvää linkkiä, ja sen on luokiteltava vähintään samaan luokkaan kuin sen päättämä kaapeli. Vastaavasti Cat5e-patch-paneelin käyttäminen Cat6-kaapelilla kumoaa Cat6-kaapelin ylikuulumisen ja kaistanleveyden parannukset. Yhdistä aina kytkentäpaneeliluokka kaapeliluokkaan ja varmista, että koko kanava – paneeli, liitäntäkaapeli, liitin ja vaakakaapeli – on testattu ja sertifioitu yhdessä asennuksen jälkeen.

Unohdat ottaa huomioon Uplink- ja runkoverkkoportit

Monet suunnittelijat laskevat vain käyttäjää päin olevat vaakasuorat kaapelit ja unohtavat, että IDF:n ja MDF:n väliset uplink-kaapelit päättyvät myös paikkapaneeliin. Rakennuksessa, jossa on kolme kerrosta ja keskimmäinen MDF, jokainen IDF tarvitsee vähintään kaksi tai neljä uplink-porttia kuiturunkoverkkoa tai kuparisia uplink-yhteyksiä varten ydinkytkimeen. Nämä portit kuluttavat paneelitilaa aivan kuten kaikki muutkin yhteydet, ja ne on sisällytettävä porttien lukumäärän laskemiseen alusta alkaen.

Korjauspaneelin porttien määrät tietyissä käyttöönottoskenaarioissa

Tosimaailman käyttöönotot vaihtelevat valtavasti mittakaavaltaan ja monimutkaisuudeltaan. Tiettyjen skenaarioiden tarkastelu auttaa muuttamaan abstraktit porttien laskentaperiaatteet konkreettisiksi päätöksiksi.

Pieni toimisto, jossa on 15 työntekijää

Yksikerroksinen toimisto, jossa on 15 työasemaa, tuottaa tyypillisesti 30–40 kaapelin pudotusta työpöytää kohden (yksi datalle, yksi VoIP), kahdesta kolmeen langatonta tukiasemaa, verkkotulostin ja pari ylimääräistä pudotusta neuvotteluhuoneissa. Yksittäinen 48-porttinen patch-paneeli hoitaa tämän mukavasti 8-18 portin varassa. Tämä asennus sopii 12U:n seinäkaappiin 48-porttisen kytkimen ja pienen UPS:n rinnalle.

Monikerroksinen toimisto, jossa on 200 työntekijää

200 hengen toimistossa, joka jakautuu neljään kerrokseen, on tyypillisesti yksi IDF per kerros ja keskitetty MDF. Jokainen IDF palvelee 50 työntekijää noin 100-130 kaapelin putoamalla kerrosta kohti, mikä vaatii kahdesta kolmeen 48-porttista paneelia per IDF tai vaihtoehtoisesti 48- ja 24-porttisten paneelien yhdistelmä tarkasta pudotusmäärästä riippuen. MDF kokoaa runkoverkon ylälinkit kaikista neljästä IDF:stä ja isännöi ydinkytkininfrastruktuuria, mikä tyypillisesti vaatii lisäpaneeleita pelkästään uplink-kaapeleille.

Colocation Data Center -kaappi

Yhteissijoituspalvelinkeskuksessa yksi 42U:n kaappi voi sisältää 10–20 palvelinta, joista jokaisessa on 2–4 verkkoliitäntää. Tämä tarkoittaa 20–80 aktiivista verkkoporttia yhdessä telineessä. Korkean tiheyden 96-porttinen patch-paneeli 2U:lla on tässä suositeltavin ratkaisu, jota käytetään usein yhdessä ylätason kytkimen ja MPO-kuitukasettien kanssa uplink-yhteyksiä varten. Tavoitteena on katkaista mahdollisimman monta liitäntää mahdollisimman pienissä telineyksiköissä, jolloin jää enemmän tilaa tuloa tuottaville laitteille.

Koulu tai yliopistorakennus

Oppilaitokset asettavat ainutlaatuisia kaapelointihaasteita, koska niissä yhdistyvät tiheät luokkahuoneen putoamiset ja vaihtelevat käyttötavat. Tyypillisessä lukion luokkahuoneessa voi olla 35 oppilaspaikkaa sekä opettajapiste, projektori ja yksi tai kaksi tukiasemaa – 10–15 kaapelin putoamista huonetta kohti. Rakennus, jossa on 20 luokkahuonetta, tuottaa 200–300 pudotusta, jotka on jaettava useille IDF:ille. 48-porttiset paneelit ovat työhevonen näissä ympäristöissä, ja tarkka määrä määräytyy sen mukaan, kuinka monta tippaa kuhunkin kaappiin on kerätty.
