Mitä työkaluja tarvitsen patch-paneelin asentamiseen?

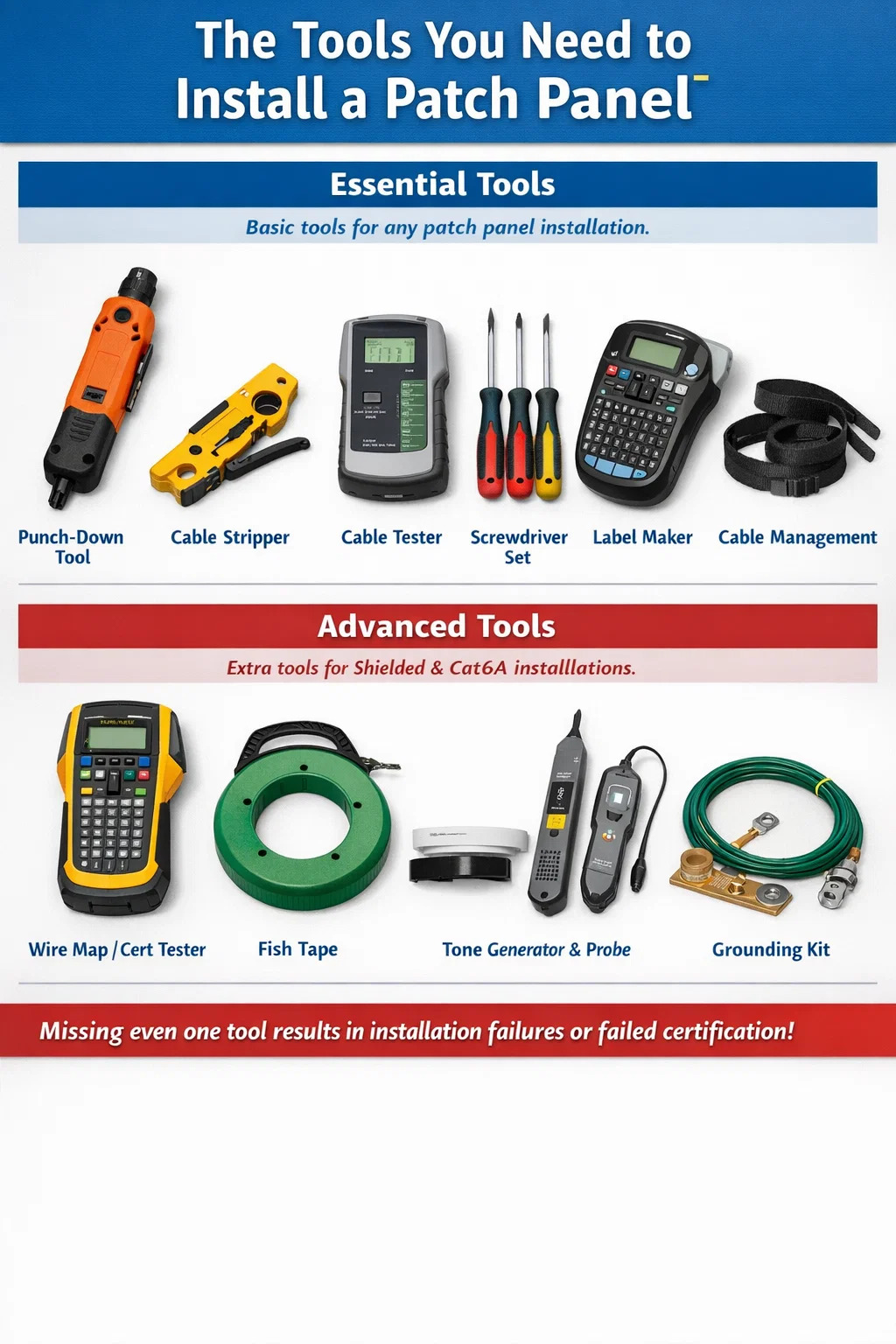

Korjauspaneelin asentamiseen tarvittavat työkalut: suora vastaus

Asentaaksesi a verkon korjauspaneeli , tarvitset rei'itystyökalun, kaapelinpoistolaitteen, kaapelin testauslaitteen, ruuvimeisselin, tarrakirjoittimen ja kaapelinhallintaratkaisun, kuten tarranauhat tai nippusiteet. Vaativampiin asennuksiin – erityisesti Cat6A tai suojattuihin kaapelointiin – tarvitset myös lankakartatesterin tai täyden sertifiointitestin, kalateipin tai kaapelin vetokahvan ja äänigeneraattorin anturin kanssa. Nämä eivät ole valinnaisia ​​lisävarusteita. Jopa yhden niistä puuttuminen johtaa joko epäonnistuneeseen asennukseen, sertifioimattomaan kanavaan tai huolto-ongelmaan, joka ilmenee kuukausia myöhemmin.

Alla olevissa osissa kukin työkalu on eritelty yksityiskohtaisesti, selitetään, miksi sillä on merkitystä, ja annetaan erityisiä tuotesuosituksia ja suorituskyvyn vertailuarvoja, jotta voit tehdä tietoisia ostopäätöksiä ennen työn alkamista.

Punch-Down -työkalu: Työn kriittisin instrumentti

Punch-down työkalu on tärkein yksittäinen laite missä tahansa paneeliasennuksessa. Se sijoittaa yksittäiset johtimet paneelin takana oleviin 110-tyyliseihin IDC-lohkoihin (eristyssiirtoliitin). Kun työkalu osuu alas, terä katkaisee samanaikaisesti ylimääräisen johdon ja pakottaa johtimen tiiviiseen sähköliitäntään IDC-liittimen kanssa. Oikein tehtynä tämä tuottaa kaasutiiviin liitännän, joka on mitoitettu kaapelijärjestelmän koko elinkaaren ajan – usein 20 vuotta .

Ensisijaisia rei'itystyökaluja on kahta tyyppiä: isku ja ei-isku. Iskutyökalut käyttävät jousikuormitettua mekanismia, joka tuottaa kalibroidun iskuvoiman. Iskuttomat (manuaaliset) työkalut vaativat asentajan kohdistamaan paineen käsin. Käytä ammattimaisissa verkkojakopaneeliasennuksissa aina iskulävistystyökalua. Käsin painettavat työkalut tuottavat epäyhtenäisen istuinsyvyyden, mikä johtaa suoraan muuttuvaan lisäyshäviöön ja lähipään ylikuulumiseen (NEXT) kanavan sertifioinnin aikana.

Oikean terän valinta

Iskulävistystyökalut hyväksyvät vaihdettavat terät. Kaksi yleisintä ovat 110-terä ja Krone-terä. Lähes kaikki Pohjois-Amerikan patch-paneelit käyttävät 110-tyylisiä lohkoja , joten 110 terä on vakiolähtökohta. Eurooppalaiset ja jotkin kansainväliset asennukset voivat käyttää Krone-lohkoja. Tarkista paneelin takaosaan painettu lohkotyyppi ennen terien ostamista. Väärän terän käyttö vahingoittaa fyysisesti IDC-liittimiä ja tuhoaa sähköliitännän.

Useimmissa iskutyökaluissa on korkea/matala voiman valitsin. Jäykkien Cat6A-johtimien alkupäätyksessä käytetään suurta voimaa. Matala voima toimii kevyemmälle Cat5e-langalle tai johtimen uudelleen asettamiseen, joka ei istunut kokonaan ensimmäisellä läpikäynnillä. Fluke Networks, Paladin Työkalus ja Klein Tools tarjoavat kaikki luotettavia iskunpoistotyökaluja 30–120 dollarin hintaluokassa, ja Fluken ja Ideal Industriesin ammattitason vaihtoehdot ovat korkeammat.

Ergonomialla on merkitystä suurissa töissä

Työssä, jossa on 200 päätepistettä, työkalun ergonomiasta tulee todellinen tekijä. Halvat lyöntityökalut kovilla muovikahvoilla aiheuttavat käsien väsymistä, joka johtaa kiireisiin päätteisiin ja istumapaikkojen puuttumiseen. Työkalut, joissa on kumitetut kädensijat ja iskunvaimennus, kuten Fluke Networks D914S tai Klein Tools VDV427-300, vähentävät merkittävästi toistuvaa rasitusta. Jos lopetat enemmän kuin 100 porttia yhdessä istunnossa , investoi työkaluun, jossa on ergonominen kahva. 30–50 dollarin palkkio maksaa takaisin nopeasti tarkkuuden ja vähentyneen korjaustyön ansiosta.

Kaapelin kuorinta- ja johtojen valmistelutyökalut

Ennen kuin mikään johdin koskettaa lävistyskappaletta, kaapelin vaippa on poistettava puhtaasti. Erillinen kaapelinpoistaja – ei veitsi, ei sakset – on oikea työkalu tähän vaiheeseen. Kierretyn parikaapeloinnin kaapelinpoistajat on suunniteltu uurtamaan vaippa säädellyllä syvyydellä, jotta terä ei koskaan naarmuta johtimia tai alla olevaa parieristystä.

Nikotetut johtimet ovat yksi yleisimmistä marginaalisten tai epäonnistuneiden kanavatestien syistä. Lohko pienentää johtimen poikkileikkausalaa, lisää vastusta ja luo heijastavan epäjatkuvuuden, joka näkyy sertifiointitestaajan paluuhäviön epäonnistumisena. Merkki ei ehkä näy paljaalla silmällä, mutta Fluke DSX-8000 tai vastaava testeri ilmoittaa siitä joka kerta.

Rotary Strippers vs. Blade Strippers

Pyörivät kaapelinpoistajat kietoutuvat kaapelin ympärille ja uurtelevat vaippaa pyörittäessäsi työkalua. Tämä tuottaa puhtaan, yhtenäisen uurreviivan takin koko kehän ympärille. Terätyyliset kuorintalaitteet tekevät yhden pitkittäisleikkauksen ja vaativat asentajan kuorimaan takin takaisin. Molemmat toimivat hyvin kokeneissa käsissä. Jonard Toolsin (malli UST-100) ja Klein Toolsin (VDV110-095) pyöriviä työkaluja käytetään laajalti kaupallisissa asennuksissa ja hinta alle 25 dollaria .

Erityisesti Cat6A-kaapelin vaippa on paksumpi ja jäykempi kuin Cat5e tai Cat6. Varmista, että irrottajasi terän syvyys on säädettävissä, tai osta erityisesti Cat6A:lle mitoitettu kuorintakone. Useat valmistajat myyvät yhdistelmäkuorimia, jotka käsittelevät sekä Cat5e/6:ta että Cat6A:ta yksinkertaisella terän syvyyden säätöruuvilla.

Sakset ja huuhteluleikkurit

Teräviä saksia tai tasolle leikattuja diagonaalipihdejä tarvitaan rihlan (monissa Cat6-kaapeleissa oleva sisäinen erotin) leikkaamiseen ja johtimien päiden puhdistamiseen ennen asennusta. Jos splineä ei leikata takaisin tasaisesti vaipan reunan kanssa, se voi työntää yksittäisiä pareja erilleen päätyksen aikana ja saada parin geometrian siirtymään tarpeeksi vaikuttaakseen NEXT-arvoihin. 10–15 dollarin pari elektroniikkalaatuista huuhteluleikkuria käsittelee tämän siististi ja tarkasti.

Ruuvitaltat ja telineen kiinnitystarvikkeet

Verkkoliitäntäpaneeli kiinnitetään 19 tuuman EIA-telineeseen tai seinäasennuskoteloon tavallisilla telineruuveilla. Useimmat telineet hyväksyvät joko M6-ruuvit tai 10-32 ruuvia telineen valmistajasta ja mallista riippuen. Tarvitset oikean ruuvimeisselin – tyypillisesti 2. Phillipsin tai litteän pään – sekä vastaavat telinemutterit ja ruuvit.

Häkkimutterit ovat yleisin telineen kiinnityslaitteisto 19 tuuman telineiden telineissä. Ne napsahtavat neliömäisiin telinekisoihin ja hyväksyvät M6-ruuvit. Häkkimutterien asentaminen ilman oikeaa häkkimutterin asennustyökalua on tuskallista – mutterin terävät reunat leikkaavat sormia toistuvissa asennuksissa. A oma häkkimutterityökalu maksaa 5–15 dollaria ja eliminoi sekä kivun että vaaran häkkimutterien putoamisesta telineeseen asennuksen aikana.

Vääntömomenttivaatimukset

Liian kiristettävät telineruuvit irrottavat häkkimutterit ja vääntävät paikkapaneelin kiinnityskorvat. Alikiristys jättää paneelit löysäksi, mikä aiheuttaa ajan myötä tärinävaurioita ja turvallisuusriskejä seismisillä vyöhykkeillä. Useimmat telinelaitteiston tekniset tiedot vaativat Vääntömomentti 0,5-0,8 Nm M6-telineruuveilla. Perusvääntömomenttiruuvimeisseli Phillips-teräsarjalla varmistaa tasaisen vääntömomentin ilman arvailua, mikä on erityisen hyödyllistä asennettaessa paneeleita täriseviin ympäristöihin, kuten teollisuustiloihin tai datakeskuksiin, joissa on jatkuvasti käynnissä korotetun lattian jäähdytyspuhaltimet.

Kaapelitesteri ja sertifiointilaitteet

Kun verkkokorjauspaneeli on päätetty ja asennettu, jokainen portti on testattava. Tarvitsemasi testaajan tyyppi riippuu siitä, suoritatko jatkuvuustarkistuksen vai täyden kanavan sertifioinnin.

Basic Wire Map Testers

Lankakartatesteri tarkistaa, että kaikki kahdeksan johdinta kierretyssä parikaapelissa on kytketty oikein päästä päähän – ei aukkoja, ei oikosulkuja, ei käänteisiä pareja eikä jaettua paria. Tämä havaitsee yleisimmät lyöntivirheet hinnassa, joka on kaikkien saatavilla: Klein Toolsin, Fluke Networksin ja TREND Networksin kunnon lankakartatesterit ovat saatavilla 30-150 dollaria . Fluke Networks MicroMapper ja Klein Tools VDV501-851 ovat molemmat luotettavia vaihtoehtoja perusvarmennustyöhön.

Lankakarttojen testaus ei yksinään riitä sertifioimaan kanavaa Cat6:lle, Cat6A:lle tai millekään nimellissuorituskykystandardille. Se vahvistaa vain fyysisen jatkuvuuden, ei sähköistä suorituskykyä. Ammattimaiseen asennukseen, jossa loppukäyttäjä odottaa takuu- tai sertifiointiraporttia, tarvitset suorituskyvyn testaajan.

Sertifiointiluokan kenttätestaajat

Sertifiointitestaajat mittaavat kaikki TIA-568.2-D:n ja ISO/IEC 11801:n edellyttämät parametrit: lisäyshäviö, NEXT, FEXT, PSNEXT, paluuhäviö, etenemisviive ja viiveen vinoutuma. Fluke Networks DSX-8000 on alan benchmark, joka pystyy sertifioimaan Cat8-kanavat alle 10 sekuntia per kanava . IDEAL Industries SignalTEK NT ja TREND Networks LanTEK IV ovat kilpailukykyisiä vaihtoehtoja halvemmalla.

Sertifiointitestaajat ovat kalliita – Fluke DSX-8000 maksaa yli 9 000 dollaria – mutta suurten toimittajien ja työkalujen vuokrausyritysten vuokraohjelmat mahdollistavat niiden käytön yksittäisissä projekteissa. Alihankkijoille, jotka asentavat verkkokorjauspaneeleja säännöllisesti, sertifiointitestaajan omistaminen on suora yrityssijoitus. Yksittäinen epäonnistunut uusintatyötä vaativa kanava maksaa enemmän kuin kuukauden työkaluvuokrat.

Kuitujen testaustyökalut

Jos patch-paneeliasennuksesi sisältää kuitu Keystone -moduuleja tai valmiiksi päätettyjä kuitukasetteja, tarvitset myös optisen häviön testisarjan (OLTS) ja mieluiten optisen aika-alueen heijastusmittarin (OTDR). OLTS mittaa päästä-päähän lisäyshäviön desibeleinä ja vahvistaa, että linkki täyttää kanavabudjetin. OTDR tunnistaa yksittäisten tapahtumien sijainnin ja suuruuden - liittimet, jatkokset, mutkat - kuitujonon varrella. EXFO:n, AFL:n ja Fluke Networksin lähtötason OLTS-yksiköt alkavat klo noin 800–1500 dollaria yksi- ja monimuoto-yhdistelmätestaajille.

Äänigeneraattori ja anturi (väriaine ja sauva)

Äänigeneraattori ja induktiivinen anturi – joita kutsutaan yleisesti väriaineeksi ja sauvaksi tai kettuksi ja koiraksi – ovat välttämättömiä merkitsemättömien kaapeleiden jäljittämisessä ja sen tunnistamisessa, mikä kaapelisarja liittyy mihinkin paikkapaneelin porttiin. Äänigeneraattori kytkeytyy kaapelin toiseen päähän ja lähettää äänisignaalin johtoa pitkin. Induktiivinen anturi havaitsee signaalin ilman fyysistä kosketusta, jolloin voit skannata kaapelinipun ja tunnistaa oikean kovimman äänen perusteella.

Tämä työkalu ei ole neuvoteltavissa jälkiasennus- tai päivitysprojekteissa, joissa olemassa olevasta kaapeloinnista ei ole dokumentaatiota. Jopa uusissa asennuksissa väriaine auttaa nopeasti varmistamaan, että tietty pistorasiasta lähtevä kaapeli on laskeutunut oikeaan paikkapaneelin porttiin ennen päättämistä. Fluke Networksin (Pro3000), Klein Toolsin (VDV500-820) ja TREND Networksin luotettavia äänigeneraattoreita ja antureita on saatavilla 50–150 dollaria .

Joissakin edistyneissä lankakarttojen testaajissa on sävyn generointiominaisuus, mikä vähentää työssä tarvittavien erillisten työkalujen määrää. Tarkista testerisi ominaisuusluettelo ennen erillisen väriaineen ostamista, jotta vältyt tarpeettomilta laitteilta.

Label Maker ja dokumentointityökalut

Jokainen verkkokorjauspaneelin portti on merkittävä asennuksen yhteydessä. Merkitsemisen yrittäminen takautuvasti – sen jälkeen, kun teline on täynnä ja välijohdot ovat paikoillaan – on huomattavasti vaikeampaa ja tuottaa huonompia tuloksia. Erillinen tarrakirjoitin, joka tuottaa lämpökutistuvia tai laminoituja tarroja, on vakiotyökalu kaikissa ammattimaisissa kaapelointitöissä.

Brady ja HellermannTyton valmistavat tarratulostimia, jotka on suunniteltu erityisesti verkkokaapelointiin. Brady BMP21-PLUS ja HellermannTyton TAG-IT ovat molemmat laajalti käytössä kaupallisissa asennuksissa. Nämä tulostimet hyväksyvät tarrakasetteja, jotka ovat yhteensopivia kytkentäpaneelin tarraliuskojen, kaapelikääretarrojen ja porttilippujen kanssa. Tarrojen tulee sisältää portin tunniste, kohdelähtö ja kaapeliluokka. A johdonmukainen merkintäjärjestelmä, jota sovelletaan alusta alkaen vähentää vianmääritysaikaa tunneilla järjestelmän elinkaaren aikana.

Kaapeliaikataulu ja valmiiksi rakennettu dokumentaatio

Tarravalmistaja valmistaa fyysiset etiketit. Mukana oleva kaapeliaikataulu – laskentataulukko tai tietokanta, joka kartoittaa jokaisen portin tunnisteen sen fyysiseen alkuperään, kaapeliluokkaan, asennuspäivämäärään ja testitulokseen – on dokumentaatio, joka tekee tarroista hyödyllisiä. Useimmat sertifiointitestaajat voivat viedä testitulokset suoraan PC:lle PDF- tai CSV-muodossa. Näiden tulosten integroiminen kaapeliaikatauluun luo täydellisen, tarkastettavan tietueen asennuksesta. Tätä dokumentaatiota vaaditaan useimpien valmistajan järjestelmätakuiden yhteydessä, ja yrityksen IT-osastot odottavat sitä kaikkien sopimusten mukaisten kaapelointiprojektien toimituksena.

Kaapelinhallintatyökalut ja -tarvikkeet

Verkkokorjauspaneelin asentaminen ei koske vain paneelia itseään – se sisältää paneelin takaosaan menevien kaapelien hallinnan ja etuportit verkkolaitteisiin yhdistävien patch-johtojen hallinnan. Huono kaapelinhallinta on yksi yleisimmistä ongelmista asennetuissa verkoissa ja yksi helpoimmista esteistä oikeilla työkaluilla.

Velcro nippusiteet ja koukku- ja silmukkahihnat

Tarrakiinnitteiset nippusiteet ovat ensisijainen kiinnike kaapeleiden niputtamiseksi kaikissa asennuksissa, jotka noudattavat TIA-569- tai ISO/IEC 14763 -kaapelinhallintastandardeja. Muoviset vetoketjut, kun ne kiristetään liikaa, vääntävät kaapelin vaipan ja puristavat sisällä olevat parit, mikä lisää ylikuulumista ja saattaa aiheuttaa kanavan sertifiointivirheitä. Tarranauhat eivät käytä puristusvoimaa, ja ne voidaan sijoittaa uudelleen niin monta kertaa kuin tarvitaan. Panduit ja HellermannTyton valmistavat molemmat koukku- ja silmukkasidetuotteita, jotka on suunniteltu erityisesti strukturoituun kaapelointiin. Pussi 100 velcro-nippusitettä maksaa 10–20 dollaria ja hoitaa tyypillisen 24-porttisen paneeliasennuksen hallintatarpeet.

Vaakasuuntaiset kaapeliohjaimet

1U:n vaakasuora kaapelinohjain, joka on asennettu suoraan kunkin kytkentäpaneelin ylä- tai alapuolelle, pitää etummaiset liitosjohdot järjestyksessä ja estää niitä painumasta viereisiin laitteisiin. Ilman kaapeliohjaimia 48-porttinen paneeli, jossa on 48 patch-johtoa, muodostaa kaapeleiden massan, joka estää ilmavirran, vaikeuttaa porttien tunnistamista ja sotkeutuu aina, kun yhtä johtoa on siirrettävä. Kaapeliohjaimet, joissa on sormikanavat (muoviset sormet, jotka ohjaavat johdot sivuttain) ovat tehokkain muoto, ja niitä on saatavana Panduitilta, Levitonilta ja yleisten telinetarvikkeiden valmistajilta. 15–60 dollaria per 1 yksikkö .

J-koukut ja kaapelitukilaitteisto

Patch-paneelin takana tulevat kaapelit tarvitsevat tukea säännöllisin väliajoin, jotta kaapelinipun paino ei vedä päätteitä. J-koukut – muoviset tai metalliset satulanmuotoiset tuet, jotka kiinnittyvät telinekisoihin, kaapelihyllyjen rakenteisiin tai seinäkiinnityksiin – pitävät kaapelinippuja puristamatta niitä kokoon. TIA-569 suosittelee tukipisteitä 4–5 jalan (1,2–1,5 metrin) välein vaakasuuntaisia kaapelikulkuja pitkin. J-koukut ovat edullisia (0,50–2,00 dollaria kukin), mutta ne on asennettava ennen kaapeleiden ajoa, mikä tekee niistä suunnittelukohteen yhtä hyvin kuin työkalun.

Kalateippi, kaapelinvetotyökalut ja kulkuvälineet

Ellei kaapeleita ole valmiiksi vedetty paneelin paikkaan, tarvitset työkaluja kaapelien reitittämiseen seinien, katon yläpuolella ja putkien läpi. Erityistyökalut riippuvat asennusympäristöstä, mutta seuraavat ovat jatkuvasti välttämättömiä.

Kalanauha

Kalateippi on pitkä, puolijäykkä teräs- tai lasikuituteippi, joka voidaan työntää putken tai seinän onteloiden läpi vetopolun luomiseksi. Kun kalateippi saavuttaa määränpään, kaapeli kiinnitetään teippiin ja vedetään takaisin läpi. Teräksiset kalateipit sisään Pituudet 50 jalkaa ja 100 jalkaa hoitaa useimmat kaupalliset asennusskenaariot. Lasikuitukalanauhat ovat suositeltavia ympäristöissä, joissa on jännitteisiä sähköjohtoja lähellä, koska lasikuitu on sähköä johtamatonta. Klein Tools, Greenlee ja Milwaukee valmistavat kaikki luotettavia kalateippituotteita.

Hehkutangot ja Flex-kärjet

Hehkutangot ovat lasikuitutyöntötankoja, joita käytetään ohjaamaan kaapelia avoimissa kattotiloissa, joissa kalateippi olisi liian jäykkä liikkuakseen esteiden ympärillä. Ne yhdistetään päästä päähän tyypillisesti 4 jalkaa pitkiin osiin, mikä mahdollistaa juoksun 20-30 jalkaa tai enemmän ahtaiden katon yläpuolella olevien tilojen läpi. Flex-teriä – pitkiä, taipuisia poranterän jatkeita – käytetään poraamaan paloesteiden, ylälevyjen ja seinäonteloiden läpi paikoissa, joihin tavalliset poranterät eivät yletä.

Tikkaat ja turvalaitteet

Useimmissa verkkojakopaneeliasennuksissa on työskenneltävä korkealla – kattolaattojen yläpuolella, tikkaiden telineiden päällä tai korkeiden laitetelineiden yläosaan kurkottaminen. 6 jalan lasikuituiset tikkaat ovat tavallinen asennusväline. Palvelinkeskuksissa, joissa on korotetut lattiat tai korkeat avorunkoiset telineet, vakaa jakkara on yhtä tärkeä. Henkilökohtaisia ​​suojavarusteita, mukaan lukien suojalaseja (johtimien poraamiseen ja lävistykseen, jotka voivat katketa ​​ja muodostua ammuksiksi) ja viiltosuojakäsineitä (kaapelin reunojen ja telinekiskojen käsittelyyn), tulee käyttää koko asennuksen ajan.

Täydellinen työkaluluettelo asennusvaiheittain

Alla olevassa taulukossa on järjestetty tarvittavat työkalut tyypillisen verkkopaneeliasennuksen vaiheittain kaapelin vedosta lopulliseen dokumentaatioon. Käytä tätä työtä edeltävänä tarkistuslistana varmistaaksesi, että mitään ei puutu ennen työn aloittamista.

Suojattujen ja Cat6A Patch Panel -asennuksiin liittyvät työkalut

STP-kaapeloinnilla ja Cat6A-asennuksilla on erityisiä työkaluvaatimuksia, jotka ylittävät standardisarjan. Näiden erojen huomioimatta jättäminen johtaa maadoitushäiriöihin, suojan jatkuvuuden katkeamiseen ja sertifiointitestivirheisiin, jotka on kallista diagnosoida ja korjata jälkikäteen.

Suojatut kaapelin valmistelutyökalut

STP-kaapelissa on kalvo tai punottu suojus, joka kietoutuu kaikkien neljän parin ympärille. Vaipan riisumisen jälkeen tämä suojus on taitettava varovasti takaisin kaapelin vaipan päälle repeämättä sitä ja liimattava sitten suojatun patch-paneelin metalliseen liitinkoteloon päättämisen aikana. Tätä vaihetta varten tarvitaan pari hienokärkiset neulakärkiset pihdit ja erillinen suojattu Keystone-liittimen päätetyökalu (toimittanut paneelin valmistaja). Suojuksen taittaminen ja kiinnittäminen paljain käsin saa aikaan epäjohdonmukaisen suojakontaktin, mikä kumoaa suojatun kaapeloinnin tarkoituksen.

Maadoitustyökalut ja -laitteistot

Suojattu verkon patch-paneeli on liitettävä telineen maadoitusväylään, joka vuorostaan liitetään rakennuksen tietoliikenteen maadoitus- ja liitosjärjestelmään (määritelty TIA-607-C:ssä). Tämä vaatii maadoitusjohtimen (vähintään 6 AWG kuparia telineen ja maan väliseen liimaukseen useimmissa kaupallisissa asennuksissa), ulokkeen puristustyökalu ja sopivat puristuskorvakkeet. Yleismittaria käytetään varmistamaan maadoitusreitin jatkuvuus paneelista päämaadoituselektrodiin. Jos maadoitusrata on avoin tai ylittää 1 ohmin resistanssin, suojausjärjestelmä ei toimi suunnitellulla tavalla.

Cat6A:n erityisiä huomioita

Cat6A-kaapeli on halkaisijaltaan huomattavasti suurempi kuin Cat6-tyypillisesti 7–8 mm vs. 5–6 mm -ja vaatii suurempia kaapelinhallintatarvikkeita (leveämmät J-koukkusatulat, suuremman kapasiteetin kaapelinohjaimet) ja jäykemmille 23 AWG-johtimille suurelle voimalle asetettua lävistystyökalua. Suurempi halkaisija tarkoittaa myös sitä, että 48-porttisen Cat6A langallisen paneelin takana on paljon paksumpi kaapelinippu kuin vastaavassa Cat6-paneelissa. Takakaapelin hallintatila on suunniteltava vastaavasti, ja paneelin takana on vähintään 3–4 tuumaa vapaata syvyyttä nippujen hallintaa varten.

Turvatyökalut ja henkilönsuojaimet

Patch-paneelien asennus on fyysistä kauppatyötä, johon liittyy todellisia loukkaantumisriskejä. Seuraavien henkilönsuojaimien ja turvatyökalujen tulee olla osa jokaista asentajan sarjaa.

• Suojalasit: Vaaditaan porattaessa, lävistettäessä johtimia ja leikattaessa kaapelia. Johtojen päistä ja vaipan palasista voi tulla suurnopeusammuksia.
• Viiltoa kestävät käsineet (taso A4 tai korkeampi): Telinekiskot ja lävistysreunat ovat teräviä. Viiltosuojatut käsineet, jotka on luokiteltu ANSI/ISEA 105 tasolle A4, tarjoavat riittävän suojan heikentämättä merkittävästi kaapelin käsittelyn kätevyyttä.
• N95 hengityssuojain: Vaaditaan työskenneltäessä kattotiloissa, joissa on lasikuitueristys, ruiskupalonsuojaus tai pölyn ja hiukkasten kerääntyminen.
• Polvisuojat: Kaapeleiden päättäminen lattian tasolla oleviin kytkentäpaneeleihin seinälle asennettavissa koteloissa vaatii jatkuvaa polvistumista. Ammattitason polvisuojat vähentävät väsymystä ja estävät vammoja betoni- tai laattalattialla.
• Ajovalo tai työvalo: Telineen takaosa on tumma. Otsalamppu jättää molemmat kädet vapaaksi kaapelityöskentelyyn ja eliminoi apulaisen tarpeen taskulampun pitämiseen.
• Johtamattomat tikkaat: Lasikuitutikkaat ovat pakollisia, kun työskentelet jännitteisten sähkölaitteiden lähellä. Alumiiniset tikkaat aiheuttavat sähköiskuvaaran palvelinhuoneissa, joihin on asennettu sähkönjakeluyksiköitä (PDU) ja UPS-järjestelmiä.

Starter Kit vs. Professional Kit: Mitä budjetoida

Pienen kodin tai pienen toimiston verkkokorjauspaneelin ensimmäistä kertaa asentavalle minimaalisella työkalusarjalla saat kaiken tarpeellisen ilman turhia kuluja. Ammattimaiselle asentajalle, joka asentaa patch-paneeleja säännöllisesti kaupallisiin projekteihin, täydellinen sarja tarjoaa ammattityön vaatiman laadun ja nopeuden.

Ammattimaisille urakoitsijoille, jotka eivät voi perustella sertifiointitestaajan ostamista suoraan, vuokraaminen Fluke Networksilta suoraan tai valtuutettujen vuokrauskumppaneiden kautta maksaa yleensä 150–300 dollaria viikossa , mikä tekee sertifioinnista taloudellisesti saatavilla jopa yhden projektin käyttöön.
