Mitkä ovat kahden tyyppiset patch-paneelit?

Kahden tyyppiset Patch-paneelit: Suora vastaus

Patch-paneelien kaksi päätyyppiä ovat langalliset (kiinteät) patch-paneelit ja modulaariset (keystone) patch-paneelit . Nämä kaksi luokkaa muodostavat strukturoidun kaapeloinnin perustan käytännössä jokaisessa konesalissa, palvelinhuoneessa ja kaupallisessa verkkoasennuksessa. Niiden välisen eron ymmärtäminen on välttämätöntä ennen verkkokorjauspaneelin ostamista tai kaapeliasettelun suunnittelua, koska väärä valinta voi aiheuttaa tarpeettomia kustannuksia, joustamattomuutta tai suorituskykyongelmia.

Langallisen välipaneelin mukana tulee kaapelit, jotka on jo tehtaalla päätetty paneelin takaosaan. Modulaarinen patch-paneeli puolestaan ​​​​toimitetaan tyhjänä kehyksenä, joka hyväksyy vaihdettavat Keystone-liittimet, jolloin asentaja voi valita liitintyyppejä, -luokkia ja jopa sekoittaa mediatyyppejä yhdessä paneelissa. Molemmat palvelevat samaa ydintoimintoa – verkkoyhteyksien organisointia ja reititystä – mutta ne tekevät sen pohjimmiltaan eri tavoin ja sopivat erilaisiin käyttöönottoskenaarioihin.

Langalliset korjauspaneelit: valmiiksi päätetyt ja valmiit käyttöön

Langallisen kytkentäpaneelin, jota joskus kutsutaan kiinteäksi tai rei'itetyksi patch-paneeliksi, takaportit on jo päätetty 110-tyylisillä punch-down-lohkoilla tai vastaavilla liittimillä. Kaapeli kulkee kentältä - seinäpistorasiat, kaapelihyllyt, lattialaatikot - meistetään suoraan näihin lohkoihin käyttämällä meistotyökalua. Paneelin etuosa paljastaa standardinmukaiset RJ45-portit, joissa lyhyet patch-kaapelit yhdistävät laitteet muuhun verkkoon.

Tämäntyyppinen verkkokorttipaneeli on strukturoidun kaapeloinnin perinteinen työhevonen. Se on laajalti saatavilla 24- ja 48-porttiset kokoonpanot , ja useimmat mallit vievät joko 1U tai 2U telinetilaa. Vakiovaihtoehdot on mitoitettu Cat5e-, Cat6- tai Cat6A-suorituskyvylle, ja Cat6A-paneelit voivat tukea 10 Gigabit Ethernet jopa 100 metrin etäisyyksillä .

Langallisten patch-paneelien edut

• Pienemmät porttikohtaiset etukäteiskustannukset verrattuna modulaarisiin vaihtoehtoihin
• Tasainen tehdastason päättämisen laatu kaikissa porteissa
• Yksinkertaisempi asennusprosessi laajamittaiseen yhtenäiseen käyttöönottoon
• Todistettu luotettavuus ympäristöissä, joissa on tuhansia asennettuja portteja
• Laaja saatavuus toimittajilta, kuten Panduit, Leviton, Belden ja CommScope

Langallisten patch-paneelien rajoitukset

Suurin haittapuoli on joustamattomuus. Jokainen langallisen paneelin portti on samantyyppinen. Jos tarvitset Cat6-kupariporttien yhdistelmän kuitu- tai koaksiaaliliitäntöjen rinnalle, et voi saavuttaa sitä yhdellä langallisella paneelilla. Lisäksi, jos yksittäinen portti vaurioituu, sen vaihtaminen tarkoittaa yleensä koko paneelin tai ainakin yksittäisen lohkon vaihtamista tai uudelleen päättämistä. Ympäristöissä, joissa kaapelointivaatimukset muuttuvat usein, tästä jäykkyydestä tulee todellinen toimintaongelma.

Langalliset patch-paneelit sopivat parhaiten suuriin toimistoihin, kouluverkkoihin ja teollisuusympäristöihin, joissa satoja identtisiä kuparisarjoja on lopetettava nopeasti ja kustannustehokkaasti. Tyypillinen 48-porttinen Cat6 langallinen paneeli voi maksaa vain 30–80 dollaria, mikä tekee siitä houkuttelevan budjettiherkissä projekteissa.

Modulaariset patch-paneelit: joustavat ja tulevaisuuteen valmiit

Modulaarinen patch-paneeli on tyhjä kotelo, jota tarjotaan tyypillisesti 12-, 24- tai 48-porttisissa kehyksissä, jotka on suunniteltu hyväksymään yksittäisiä Keystone-liittimiä. Kuhunkin kehyksen paikkaan mahtuu erityyppinen liitin – Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaksiaali F-type tai jopa USB- tai HDMI-keystone-moduulit. Tämä tekee modulaarisesta verkkojakopaneelista monipuolisimman vaihtoehdon strukturoidussa kaapeloinnissa nykyään.

Asennus sisältää valittujen Keystone-liittimien napsautuksen paneelin runkoon ja jokaisen liittimen päättämisen erikseen. Itse tunkit voidaan lyödä alas, ilman työkaluja tai valmiiksi päätettävissä valitun nosturimallin mukaan. Kun se on asennettu, kunkin liittimen etupuolella on sopiva porttiliitäntä käyttäjälle.

Modulaaristen patch-paneelien edut

• Täysi joustavuus yhdistää liitintyyppejä yhdessä paneelissa
• Helppo porttitason korjaus: vaihda yksi vaurioitunut Keystone-liitin vaihtamatta koko paneelia
• Skaalautuvuus – aloita osittain täytetystä paneelista ja lisää portteja tarpeiden kasvaessa
• Tukee tulevia päivityksiä vaihtamalla Keystone-moduuleja korkeampiin luokkiin
• Ihanteellinen datakeskuksiin, AV-asennuksiin ja multimediaympäristöihin

Modulaaristen patch-paneelien rajoitukset

Modulaaristen paneelien porttikohtainen hinta on korkeampi. Pelkästään laadukas 24-porttinen modulaarinen Keystone-paneelikehys voi maksaa 20–50 dollaria, ja jokainen yksittäinen Cat6A Keystone -liitin voi lisätä vielä 5–15 dollaria porttia kohden. Täysin täytetyn 48-porttisen Cat6A-moduulipaneelin komponenttien kokonaiskustannukset voivat nousta 300–600 dollaria tai enemmän , verrattuna alle 100 dollariin vastaavalla langallisella paneelilla. Työaika on myös pidempi, koska jokainen tunkki on päätettävä erikseen ja napsautettava paikoilleen.

Suorituskyvyn johdonmukaisuus riippuu myös valittujen yksittäisten Keystone-liittimien laadusta. Heikkolaatuisten kolmannen osapuolen liittimien yhdistäminen merkkipaneelikehykseen voi tuottaa epäjohdonmukaisia ​​ylikuulumis- ja lisäyshäviön mittauksia, mikä saattaa epäonnistua kanavan sertifiointitesteissä. Käytä aina saman valmistajan testaaman ja sertifioidun järjestelmän tunkkeja ja kehyksiä aina kun mahdollista.

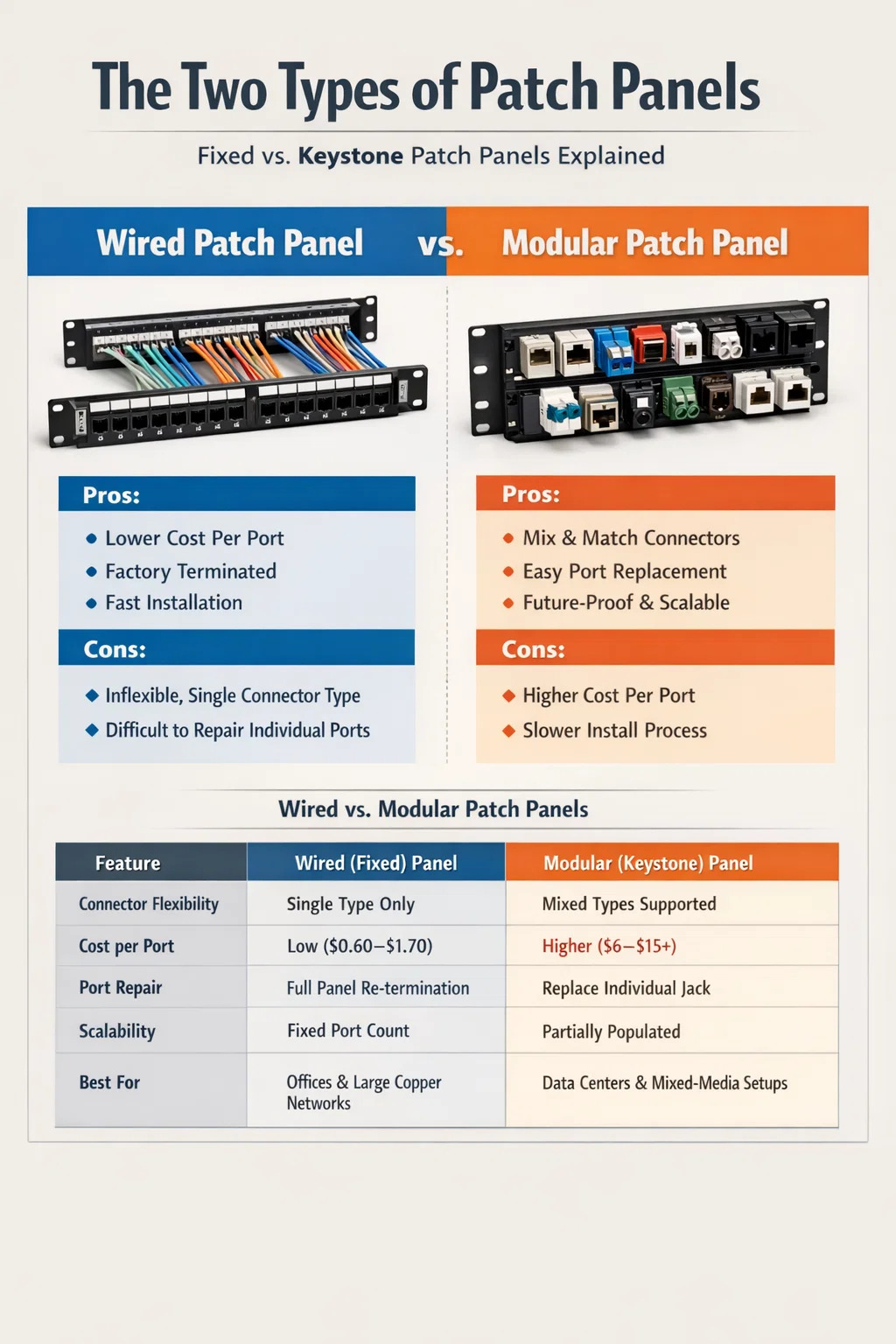

Vierekkäinen vertailu: langalliset vs. modulaariset patch-paneelit

Alla olevassa taulukossa on yhteenveto tärkeimmistä eroista, joiden avulla voit päättää, minkä tyyppinen verkkokorjauspaneeli sopii projektisi vaatimuksiin.

Kuinka valita oikea Verkkokorjauspaneeli Projektillesi

Valinta langallisen ja modulaarisen verkon patch-paneelin välillä riippuu neljästä käytännön tekijästä: budjetti, mediavalikoima, odotettu kasvu ja ylläpitoodotukset. Ei ole olemassa yleisesti ylivertaista vaihtoehtoa – molempia tyyppejä käytetään onnistuneesti ammattimaisissa asennuksissa joka päivä.

Budjettilähtöiset projektit

Jos projektiin kuuluu lopettaminen 100 tai useampia saman luokan kuparisarjoja ja cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Mixed-Media- ja palvelinkeskusympäristöt

Palvelinkeskukset yhdistävät rutiininomaisesti kuparisen Ethernetin, kuituuplinkit ja joskus koaksiaali- tai ääniliitännät samaan telineeseen. Modulaarinen verkkokorttipaneeli käsittelee nämä kaikki yhdessä 1U:n kehyksessä, mikä pitää telineen järjestyksessä ja vähentää tarvittavien paneelien määrää. Monet yrityspalvelinkeskukset standardisoivat modulaarisia paneeleja erityisesti siksi, että ne voivat päivittää yksittäisiä kuituportteja 1G LC:stä 10G LC:ksi tai 25G LC:ksi yksinkertaisesti vaihtamalla Keystone-moduuleja ilman, että kaapeleita on vedettävä uudelleen tai kokonaisia ​​paneeleja vaihdettava.

Huolto ja pitkäaikainen huollettavuus

Ympäristöissä, joissa vaihtuvuus on suuri – työskentelytilat, hotellien yrityskeskukset, tapahtumapaikat – yksittäiset Keystone-liittimet kestävät fyysistä väkivaltaa toistuvista liitännäis- ja irrotusjaksoista. Modulaarisen paneelin avulla teknikko voi vaihtaa kuluneen liittimen alle kahdessa minuutissa 5–10 dollarin osahinnalla muita liitäntöjä häiritsemättä. Sama korjaus langallisessa paneelissa edellyttää lohkon lävistämistä tai koko paneelikokoonpanon vaihtamista, mikä voi tarkoittaa 30–60 minuuttia seisonta-aikaa tapauskohtaisesti.

Tulevaisuuden turvaaminen ja teknologiapäivitykset

Verkkostandardit kehittyvät. Cat6A on nyt suositeltu vähimmäisvaatimus uusille kaupallisille asennuksille TIA-568.2-D:n mukaan, ja 10GBase-T on yhä yleisempi jopa pk-ympäristöissä. Jos otat käyttöön langallisen Cat6-paneelin tänään ja tarvitset Cat6A-suorituskykyä kolmen vuoden kuluttua, vaihdat koko paneelin. Modulaarisen paneelin avulla voit vaihtaa Keystone-liittimet kehyksen säilyttäen. Tällä erolla on vähemmän merkitystä 24-porttisessa kaapissa, mutta se tulee merkittäväksi a 10 telineen datakeskus 480 portilla .

Kahden päätyypin lisäksi: kulmikas, suojattu ja tyhjä patch-paneeli

Vaikka langallinen ja modulaarinen ovat kaksi perusluokkaa, molemmat tyypit tulevat erikoisversioina, jotka vastaavat erityisiä asennusvaatimuksia.

Kulmaiset Patch-paneelit

Kulmaiset patch-paneelit kallistavat etuportteja 45 astetta ja reitittävät patch-kaapelit sivulle sen sijaan, että ne kulkevat suoraan ulos telineen etuosaa kohti. Tämä vähentää dramaattisesti patch-kaapeleiden taivutussäteen rasitusta ja pitää suuritiheyksiset telineet huomattavasti puhtaampina. Kulmikkaita paneeleja on saatavana sekä langallisissa että modulaarisissa muodoissa, ja niitä käytetään yleisesti telineen yläosan kytkentäjärjestelyissä, joissa kaapelien hallinta on kriittistä. Jotkut mallit kallistavat vain porttien alimman rivin, mikä luo hybridi litteän/kulmallisen asettelun maksimaalisen tiheyden saavuttamiseksi.

Suojatut (STP) Patch-paneelit

Ympäristöissä, joissa on merkittäviä sähkömagneettisia häiriöitä – tuotantolattiat, lähetystilat, lääketieteelliset kuvantamishuoneet – suojattu kierretty parikaapeli (STP) vaatii suojatun patch-paneelin kaapelin suojauksen jatkuvuuden ylläpitämiseksi koko linkin ajan. Suojattu verkkokorttipaneeli sisältää metalliset porttikotelot ja maadoitustangon, joka kiinnittyy telineen maarataan. Suojaamattoman paneelin käyttäminen STP-kaapelilla rikkoo paneelin suojan ja tuhoaa sen tarkoituksen kokonaan. Suojattuja paneeleja on saatavana sekä langallisina että modulaarisina tyypeinä, vaikka niiden kustannuspalkkio on suunnilleen 30–50 % vastaaviin suojaamattomiin malleihin verrattuna .

Tyhjät Patch-paneelit

Tyhjissä patch-paneeleissa ei ole portteja ollenkaan. Niitä käytetään puhtaasti telineen hallintaan – tyhjien 1U:n tilojen täyttämiseen ilmavirran parantamiseksi, pölyn estämiseksi tai merkityn pinnan tarjoamiseksi dokumentaatiota varten. Vaikka tyhjät paneelit eivät olekaan toiminnallinen tiedonjakelukomponentti, ne ovat ammattimainen viimeistely kaikissa hyvin järjestetyissä telineissä, ja ne mainitaan tässä, koska ne on usein ryhmitelty toimittajien luetteloissa toimivien paikkapaneelien viereen ja voivat aiheuttaa sekaannusta ensiostajalle.

Porttitiheys, telineyksiköt ja kaapelin hallintanäkökohdat

Molempia paikkapaneelityyppejä ei ole arvioitava vain liitintyypin mukaan, vaan sen mukaan, kuinka ne sopivat yleiseen telineasetteluun. Tavallinen 19 tuuman EIA-teline tarjoaa 42U käyttötilaa . Huono paneelivalinta voi tuhlata telineyksiköitä, aiheuttaa kaapelinhallinnan painajaisia ​​ja tehdä vianmäärityksestä tuskallista.

48-porttinen 1U:n langallinen patch-paneeli pakkaa portit tiukasti ja jättää vain vähän vaakasuoraa tilaa kaapelinhallintaliittimille. Monet asentajat yhdistävät jokaisen 48-porttisen paneelin 1U:n vaakasuoraan kaapelinhallintaan suoraan sen alapuolelle, mikä uhraa 2U paneelia kohden, mutta parantaa merkittävästi pitkän aikavälin ylläpidettävyyttä. 24-porttinen 1U:n paneeli antaa enemmän vaakasuoraa hengitystilaa porttien väliin, mikä helpottaa yksittäisten kaapelien merkitsemistä ja jäljittämistä häiritsemättä viereisiä liitäntöjä.

Modulaarisissa paneeleissa joidenkin Keystone-tukirakenteiden vaatima lisäsyvyys on tarkistettava telineen takavälykseen nähden. Jotkut Cat6A-avainkivet ulottuvat 2–3 tuumaa paneelin pinnan taakse, ja matalasyvissä seinäasennuskoteloissa, joiden syvyys on vain 12–14 tuumaa, tämä voi tehdä asennuksen fyysisesti mahdottomaksi ilman huolellista esisuunnittelua.

Merkintä- ja dokumentointikäytännöt

Riippumatta paneelityypistä, asianmukainen merkintä on yhtä tärkeä kuin itse laitteisto. Alan parhaat käytännöt edellyttävät, että jokainen portti merkitään yksilöllisellä tunnisteella, joka liittyy kaapelin aikatauluun ja dokumentoi lähtökohdan, määränpään, kaapelin luokan, asennuspäivämäärän ja testituloksen viittauksen. Useimmissa laadukkaissa patch-paneeleissa on tarranauhakanava porttien ala- tai yläpuolella. Bradyn, HellermannTytonin tai vastaavien merkintäjärjestelmien käyttö lämpökutistuvilla tai itselaminoituvilla tarroilla pitää tunnisteet luettavissa 10 vuotta jopa pölyisissä tai kosteissa ympäristöissä.

Parhaat asennuksen käytännöt molemmille paneelityypeille

Riippumatta siitä, minkä tyyppisen verkkokorjauspaneelin valitset, johdonmukaiset asennuskäytännöt takaavat, että kanavan suorituskyky täyttää tai ylittää mitoitusvaatimukset.

• Säilytä parin kierre 13 mm:n sisällä päätepisteestä ylikuulumisen minimoimiseksi, erityisesti Cat6A-asennuksissa.
• Jätä vähintään 12 tuuman huoltosilmukka paneelin taakse, jotta se voidaan kytkeä uudelleen ilman uuden kaapelin vetämistä.
• Älä koskaan ylitä kaapelin pienintä taivutussädettä – tyypillisesti 4x kaapelin halkaisija suojaamattomassa ja 8x suojatussa kaapelissa.
• Käytä kalibroitua lävistystyökalua, joka on asetettu oikealle iskutasolle lohkotyypille (110 vs. Krone).
• Testaa jokainen kanava sertifioidulla kenttätesterillä (Fluke DSX, IDEAL SignalTEK tai vastaava) TIA-568- tai ISO/IEC 11801 -standardien mukaisesti ennen kuin kirjaudut sisään asennuksesta.
• Tallenna testiraportit sähköisesti ja linkitä ne järjestelmän jokaisen portin kaapeliaikatauluun.
• Kun käytät modulaarisia paneeleja, varmista, että Keystone-liitin ja paneelin runko ovat samasta testatusta järjestelmästä suojataksesi valmistajan takuun tai sertifikaatin.

Näiden vaiheiden noudattaminen muuttaa korjauspaneelin yksinkertaisesta laitteiston ostosta asianmukaisesti dokumentoiduksi, sertifioitavaksi infrastruktuurikomponentiksi, joka tukee verkkoa luotettavasti 15-25 vuotta — nykyisten standardien mukaisesti asennetun strukturoidun kaapelointijärjestelmän tyypillinen elinkaari.

Yleisimmät virheet patch-paneelia valittaessa

Jopa kokeneet asentajat tekevät toisinaan valintavirheitä, jotka aiheuttavat ongelmia kuukausia tai vuosia ensimmäisen käyttöönoton jälkeen. Seuraavat ovat yleisimpiä ja vältettäviä.

Paneeliluokka ei täsmää kaapeliluokan kanssa

Cat6A-kaapelin asentaminen ja sen päättäminen Cat6-luokitelltuun paneeliin rajoittaa kanavan Cat6-suorituskykyyn. Kanavan heikoin komponentti määrittää koko linkin nimellissuorituskyvyn. Jos käytät Cat6A:ta 10GBase-T:n tai 25GBase-T:n tukemiseksi, jokaisen komponentin – kaapelin, välipaneelin, Keystone-liittimen ja patch-johdon – on oltava Cat6A-luokiteltu.

Takakaapelin hallinnan huomioiminen

Tiheästi asutun 48-porttisen paneelin takaosaan mahtuu 48 yksittäistä kaapelia. Ilman asianmukaisia ​​takakaapelin hallintaohjaimia, J-koukkuja tai kaapelikeloja niistä tulee sotkeutunut massa, joka tekee tulevista lisäyksistä, siirroista ja muutoksista (MAC:t) tarpeettoman vaikeaa ja lisää kaapelivaurioiden riskiä asiaankuulumattomien huoltotöiden aikana.

Ostamalla muita kuin järjestelmäkomponentteja säästääksesi rahaa

Panduit-paneelikehyksen käyttäminen muiden kuin merkkisten Keystone-liittimien kanssa tai Cat6-patch-paneelien sekoittaminen eri valmistajan Cat6A-kaapelin kanssa rikkoo testatun järjestelmän takuun. Valmistajat, kuten Panduit, Leviton, Belden, CommScope ja Legrand, sertifioivat komponenttinsa järjestelmiksi, ja tämä sertifikaatti on voimassa vain, kun saman perheen komponentteja käytetään yhdessä. Sekoittamalla merkkejä säästääksesi 2–5 dollaria per portti voi mitätöidä 25 vuoden järjestelmätakuun, jonka arvo on huomattavasti suurempi kuin säästöt.

Porttimäärävaatimusten aliarviointi

Yleinen nyrkkisääntö kaupallisessa kaapelointisuunnittelussa on suunnittelu 20–30 % enemmän portteja kuin tällä hetkellä tarvitaan . Organisaatiot kasvavat, työasemat lisääntyvät ja IoT-laitteet lisääntyvät. Patch-paneelin porttien loppuminen pakottaa joko uuden paneeliasennuksen keskitelineeseen tai täydellisen uudelleensuunnittelun – molemmat ovat häiritsevämpiä ja kalliimpia kuin pelkkä suuremman paneelin tai lisäpaneelien asentaminen alusta alkaen.
