Mitä eroa on patch-paneelilla ja Poe-kytkimellä?

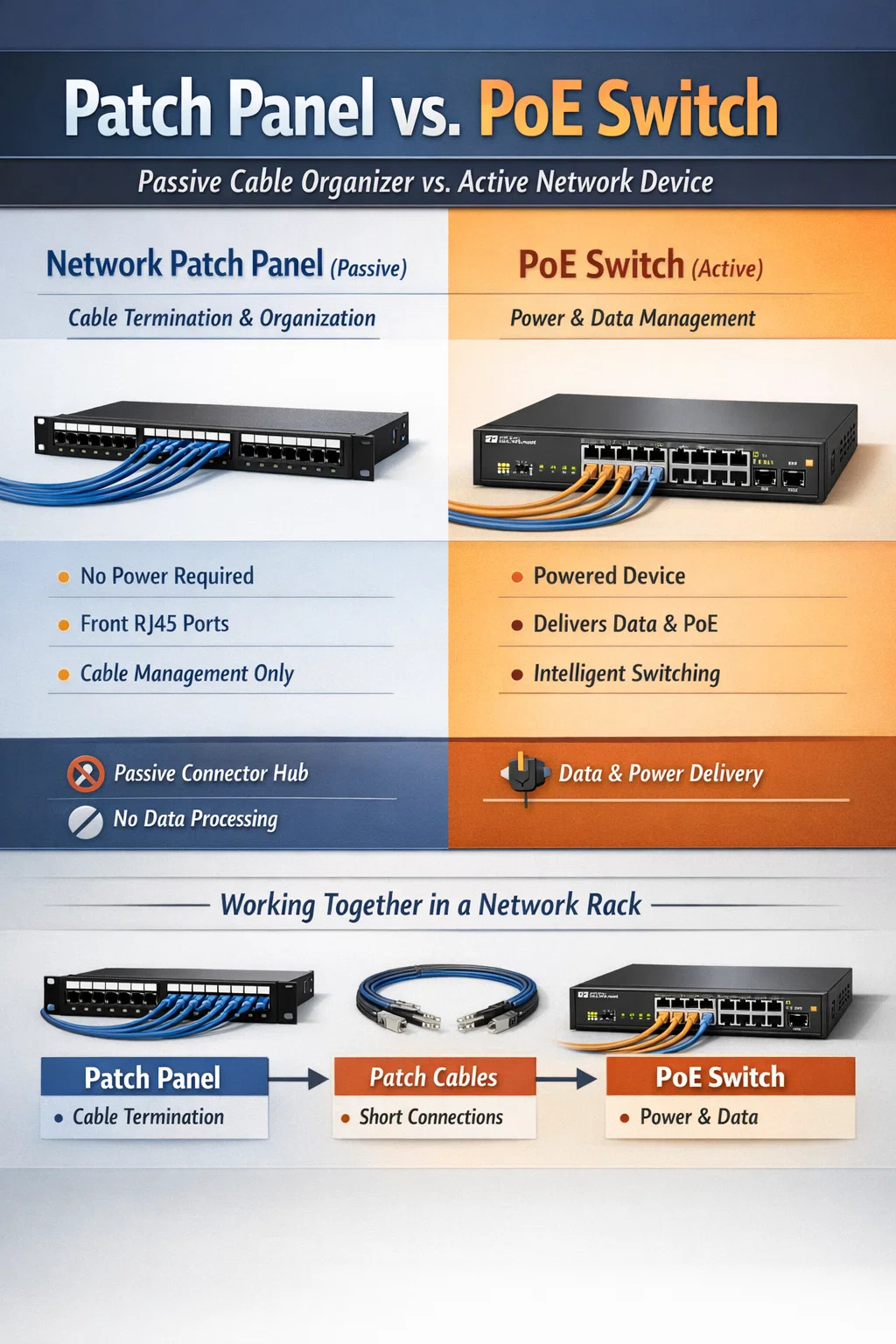

Suora vertailu: Patch Panel vs. PoE-kytkin

Ensisijainen ero on niiden perusluonteessa: a verkon korjauspaneeli on passiivinen laitteistokomponentti, jota käytetään kaapelin järjestämiseen ja päättämiseen, kun taas a PoE-kytkin on aktiivinen elektroninen laite, joka hallitsee dataliikennettä ja toimittaa sähköä Ethernet-kaapeleiden kautta. Patch-paneeli ei vaadi sähköä eikä voi käsitellä tietoja; PoE-kytkin vaatii virtalähteen ja toimii paikallisverkon "aivoina".

Ammattimaisessa asennuksessa nämä kaksi eivät ole kilpailijoita vaan kumppaneita. Patch-paneeli tarjoaa staattisen laskeutumiskohdan kaikille rakennusjohdoille, ja PoE-kytkin tarjoaa liitettävyyden ja virran, joita tarvitaan, jotta nämä johdot saadaan toimimaan laitteissa, kuten IP-kameroissa, VoIP-puhelimissa ja langattomissa tukiasemissa.

Määrittelemällä Verkkokorjauspaneeli

A verkon korjauspaneeli toimii fyysisen kaapeloinnin keskushermostona. Se on pohjimmiltaan silta seinien sisälle piilotettujen pitkien kaapelointien ja telineessä olevien verkkolaitteiden välillä.

Rakenteellinen eheys ja organisaatio

Tyypillisesti kytkentäpaneelissa on eteen päin oleva rivi RJ45-portteja ja takapuoli, jossa bulkkikaapelit "lävistetään" tai liitetään Keystone-liittimet . Koska patch-paneeli on passiivinen, se ei tarjoa signaalin vahvistusta tai tiedonhallintaa. Sen ainoa tarkoitus on pitää kaapelit järjestyksessä ja merkittyinä, mikä estää sotkeutuneiden johtojen kaaoksen.

• Estää kalliiden kytkinporttien kulumisen tarjoamalla uhrautuvan liitännän toistuvaa kytkemistä ja irrottamista varten.
• Tukee erilaisia kaapeliluokkia, mukaan lukien Cat5e, Cat6 ja Cat6a .
• Mahdollistaa helpon vianetsinnän kartoittamalla selkeästi, mikä portti johtaa mihinkin tiettyyn huoneeseen rakennuksessa.

PoE-kytkimen ymmärtäminen

Power over Ethernet (PoE) -kytkin on hienostunut verkkolaite. Toisin kuin tavallisessa kytkimessä, siinä on sisäänrakennettu piiri, joka syöttää tasavirtaa Ethernet-kaapelin kierrettyihin pareihin datasignaalin rinnalla.

Aktiivinen tietojen ja virranhallinta

PoE-kytkin on "aktiivinen" laite. Se tunnistaa, onko liitetty laite "PoE-yhteensopiva" ennen virran lähettämistä ja varmistaa, että muut kuin PoE-laitteet, kuten tavalliset kannettavat tietokoneet, eivät vahingoitu sähkövirrasta. Se hallitsee tietolinkkikerros verkkoon ja varmistaa, että paketit saavuttavat oikeat MAC-osoitteet.

• Poistaa paikallisten pistorasioiden tarpeen laitteen sijainnista (esim. katossa oleva kamera).
• Tukee erilaisia ​​tehostandardeja, kuten 802.3af (jopa 15.4W) ja 802.3at (PoE, 30W asti).
• Hallittujen versioiden avulla järjestelmänvalvojat voivat etäkäynnistää laitteet uudelleen kytkemällä virran tietyille porteille.

Tekniset keskeiset erot

Jos haluat nähdä paremmin, miksi nämä kaksi komponenttia eroavat toisistaan, katso alla olevat tekniset tiedot, joissa korostetaan niiden vastakkaisia rooleja verkkotelineessä.

Yhteistyöllinen asennusprosessi

Tosimaailmassa käyttäisit molempia luotettavan verkon rakentamiseen. Prosessi noudattaa yleensä tätä työnkulkua:

1. Bulkki Ethernet-kaapelit vedetään eri huoneista keskuspalvelintelineeseen.
2. Nämä kaapelit on päätetty a:n takaosaan verkon korjauspaneeli käyttämällä Keystone-liittimet .
3. Lyhyitä patch-kaapeleita käytetään liittämään patch-paneelin etuportit paneelin portteihin PoE-kytkin .
4. PoE-kytkin on yhdistetty pääreitittimeen tarjotakseen Internet-yhteyden kaikille alavirran laitteille.

Erottelemalla pysyvä johdotus (kytkentäpaneeli) aktiivisesta verkkoyhteydestä (kytkimestä) luot järjestelmän, joka on helppo päivittää. Jos tarvitset lisää nopeutta, vaihda vain kytkin koskematta koskaan seinien sisällä olevaan monimutkaiseen johdotukseen.

Viimeiset valinnan huomiot

Jos mietit, kumpaa tarvitset, vastaus on yleensä "molemmat" kaikkeen muuhun kuin pieneen kodin asennukseen. PoE-kytkin tarjoaa tehon ja logiikan, mutta ilman a verkon korjauspaneeli , asennuksestasi puuttuu fyysinen vakaus ja organisaatio, jota tarvitaan pitkäaikaiseen ylläpitoon ja luotettavuuteen.
