Miltä patch-paneeli näyttää?

Sutaia vastaus: Miltä Patch Panel näyttää

A verkon korjauspaneeli näyttää tukevalta, suorakaiteen muotoiselta metalli- tai muovikehykseltä, joka on tyypillisesti 19 tuumaa leveä ja jossa on rivi numeroituja portteja edessä ja johdotusalue takana. Se toimii staattisena keskuksena, jossa kaikki kiinteät verkkokaapelit eri huoneista päättyvät ja tarjoaa siistin ja keskitetyn pisteen verkon hallintaan.

Patch-paneelin tärkeimmät fyysiset komponentit

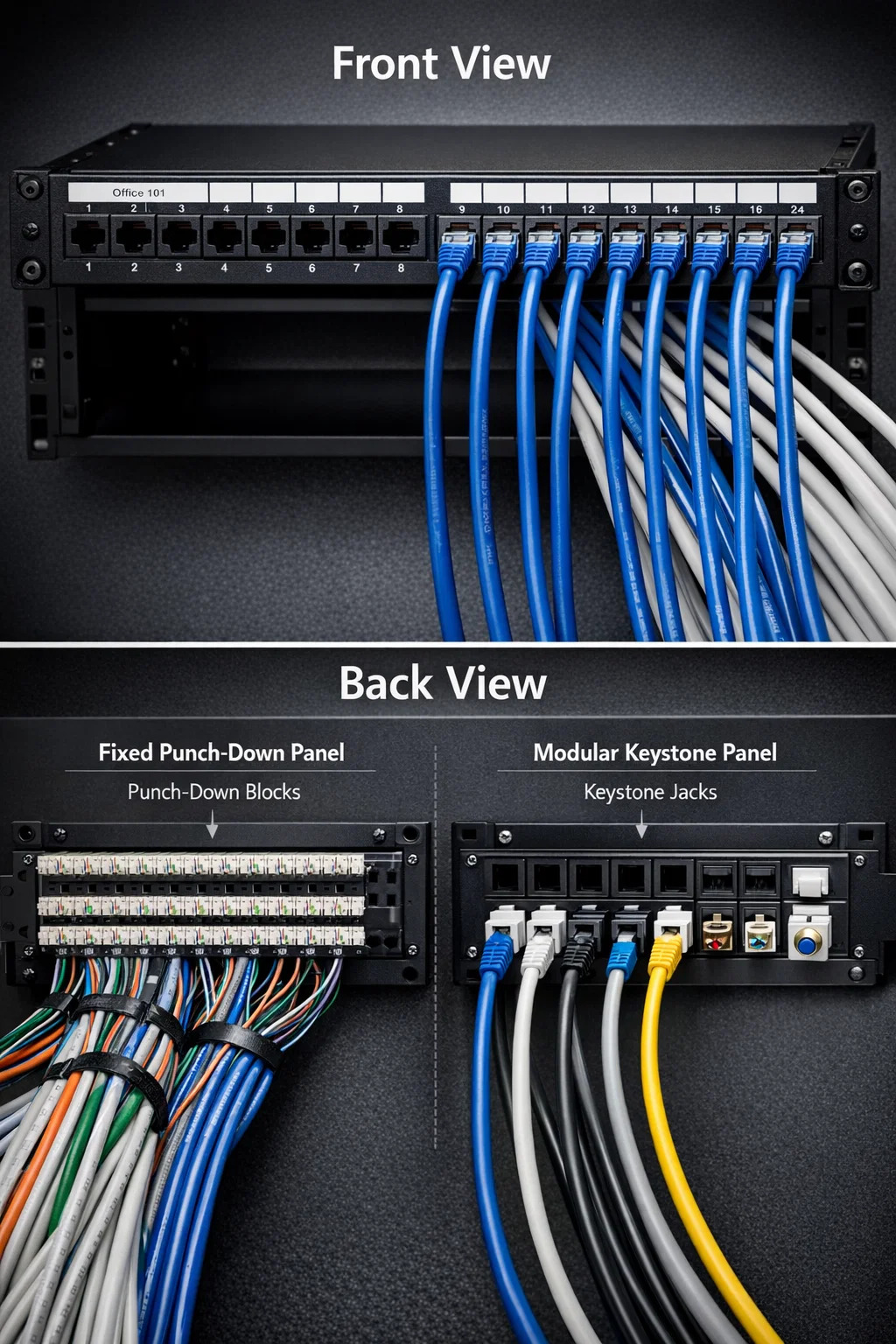

Ymmärtääksesi visuaalisen identiteetin a verkon korjauspaneeli , on hyödyllistä jakaa se kahteen erilliseen puoleen: käyttäjään päin olevaan etuosaan ja infrastruktuuriin päin olevaan takaosaan.

Etupaneeli: Yhteydet ja tarrat

Etuosan näet, kun avaat palvelintelineen tai johtokaapin. Se koostuu:

• Numeroidut portit: Yleisimmissä paneeleissa on 12, 24 tai 48 porttia, jotka on suunniteltu hyväksymään vakio-RJ45-liittimet.
• Merkintänauhat: Valkoinen tila porttien ylä- tai alapuolella, jota käytetään tunnistamaan, mihin huoneeseen tai laitteeseen kukin portti muodostaa yhteyden (esim. "Office 101").
• Korvien kiinnitys: Reiät äärivasemmalla ja oikealla puolella, joilla paneeli ruuvattiin 19 tuuman laitetelineeseen.

Takapaneeli: Kaapelin pääte

Selkä on paikka, jossa "raskas nosto" tapahtuu. Suunnittelusta riippuen näet yhden kahdesta asiasta:

• Punch-down-lohkot: Muovisten "hampaiden" rivit, joissa yksittäiset kuparilankaparit on puristettu metalliaukkoon.
• Keystone-aukot: Tyhjät neliömäiset reiät "modulaarisessa" paneelissa, jossa yksilöllinen Keystone-liittimet napsautetaan sisään.

Patch-paneelien eri tyylien vertailu

Kaikki paneelit eivät näytä samalta. Visuaalinen suunnittelu sanelee usein, kuinka paljon joustavuutta asentajalla on asennuksen aikana.

Asennetun ympäristön visualisointi

Käytännössä, kuten kodin mediakaappi tai yrityksen palvelinhuone, a verkon korjauspaneeli ei koskaan istu yksin. Sen ulkonäkö määräytyy siihen liitettyjen kaapelien mukaan.

Täysin asennettuna näet takaosaan putoavan kaapeleita, jotka on siististi sidottu vetoketjulla tai tarranauhalla. Edessä, lyhyet patch-kaapelit (yleensä 0,5-3 jalkaa pitkiä) kattaa paneelin ja verkkokytkimen välinen kuilu. Tämä luo puhtaan, pystysuoran "paikalluksen" ilmeen, joka estää sotkeutuvan "spagettisotun", jota usein esiintyy amatööriasennuksissa.

Vakiomitat: Suurin osa paneeleista on käytössä 1U (1,75 tuumaa) or 2U (3,5 tuumaa) pystysuoraa tilaa telineessä, mikä tekee niistä uskomattoman ohuita huolimatta niiden käsittelemien liitäntöjen määrästä.
