Kuinka korjata kuituoptinen laastarijohto?

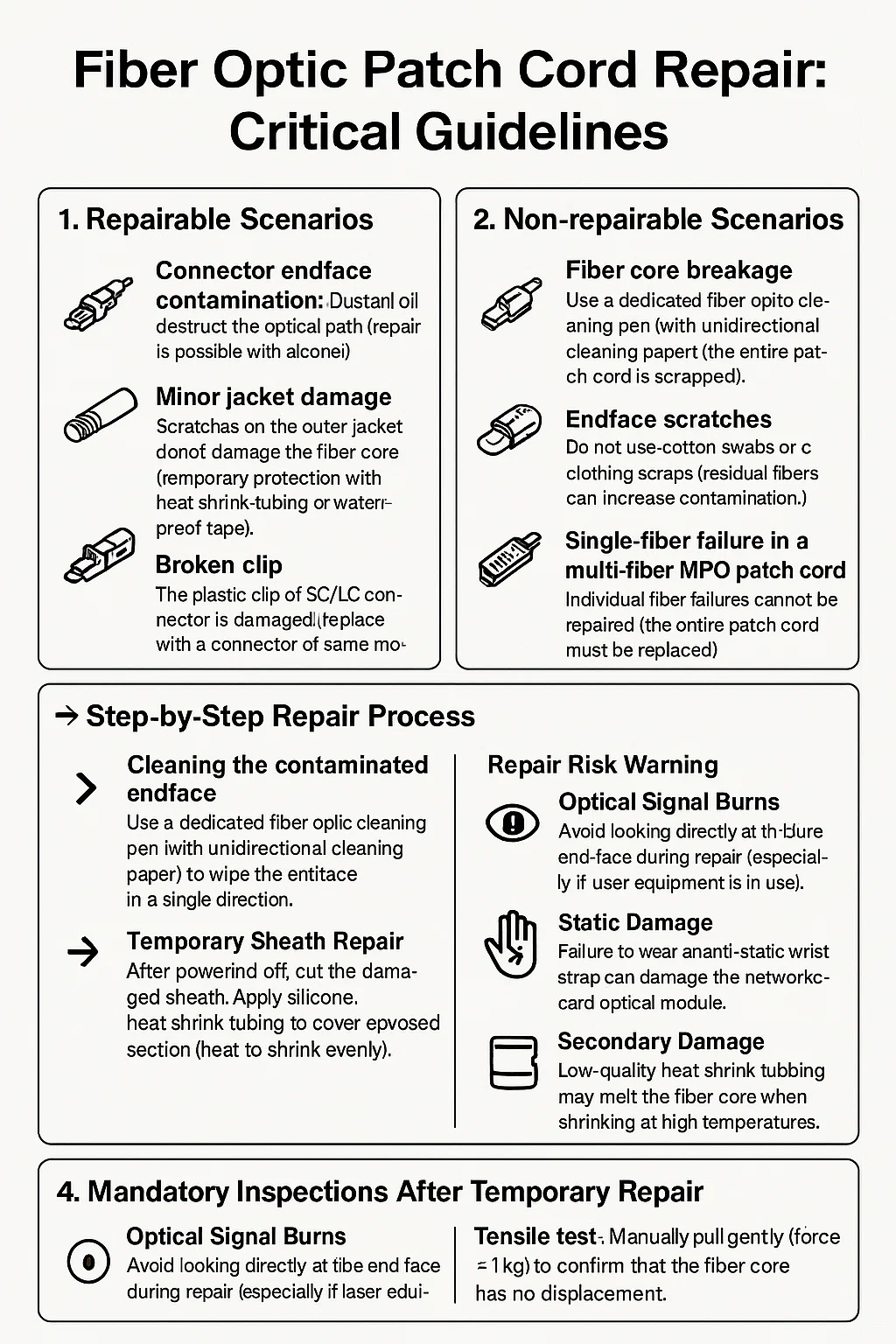

Kuituoptinen laastarijohto Korjaus: Kriittiset ohjeet

Kello 1. Korjattavat skenaariot
Liittimen endface-saastuminen: Pöly ja öljy estää optisen polun (korjaus on mahdollista alkoholilla ja ei-kudolla kankaalla).
Pienet takkivauriot: Ulomman takin naarmut eivät vahingoita kuituydintä (väliaikainen suoja lämmön kutistumisletkulla tai vedenpitävällä teipillä).
Rikkoutunut pidike: SC/LC -liittimen muovinen pidike on vaurioitunut (korvaa saman mallin liitin).

2. Korjaamattomat skenaariot
Kuidun ytimen rikkoutuminen: Liiallinen taivutus tai puristaminen aiheuttaa lasikuitua rikkoutumaan (koko laastarin johto romutetaan).
PAINEN KAAPUTTEET: Keraamisen holkin naarmut ovat suurempia kuin 0,2 um (pysyvä signaalin hajoaminen).
Yhden kuidun vika monikuituisessa MPO-laastarijohdossa: Yksittäisiä kuituvirheitä ei voida korjata (koko laastarijohto on vaihdettava).

3. vaiheittainen korjausprosessi
► Saastuneen endface -puhdistaminen
Pyyhi päätykynä yhteen suuntaan erillistä kuituoptisen puhdistuskynän (yksisuuntaisella puhdistuspaperilla).
Älä käytä puuvillatappeja tai vaatteita (jäännöskuidut voivat lisätä saastumista).
Varmista jatkuvuus punaisella laserosoittimella.
► Väliaikainen vaipan korjaus
Leikkaa vaurioitunut vaippa virtauksen jälkeen.
Levitä silikonilämmön kutistumisputkia paljastuneen osan peittämiseksi (lämpö kutistuu tasaisesti).
Panssaroidut laastarkaapelit on suljettava metallisella teipillä ja epoksihartsilla.
► liittimen vaihto
Leikkaa Pigtail -osa alkuperäisestä liittimestä (jätä vähintään 30 cm ylimääräistä).
Kuitujen strippaus: Käytä Miller -pihdit pinnoitteen poistamiseen ja paljain kuidun puhdistamiseen alkoholilla.
Aseta uusi LC/SC -liitin ja paranna kuituydin epoksihartsilla.
Kiillota päätykantaa hiomakoneella (pakollinen vaihe; manuaalinen kiillotus on epäluotettavaa).

4. Korjausriskin varoitus
Optiset signaalin palovammat: Vältä tarkastelemalla suoraan kuitupäätä korjauksen aikana (varsinkin jos laserlaitteet ovat käytössä).
Staattiset vauriot: Antistaattisen ranteen hihnan käyttäminen voi vahingoittaa verkkokortin optista moduulia.
Toissijainen vaurio: Heikkolaatuinen lämmön kutistuminen voi sulattaa kuituydin kutistuessaan korkeissa lämpötiloissa.

5. Pakolliset tarkastukset väliaikaisen korjauksen jälkeen
Optisen tehon testi: Vaimennusarvon on oltava <0,5 dB korkeampi kuin alkuperäisen valmistajan standardi. Vetokoe: Vedä manuaalisesti varovasti (voima ≤ 1 kg) varmistaaksesi, että kuidun ytimessä ei ole siirtymistä.
Taivutustesti: Kääri halkaisijaltaan 4 cm: n sylinterin ympärille kolme kertaa, optisen tehon vaihtelu <0,2 dB.
