Miten valitsen oikean kuituoptisen laastarijohdon?

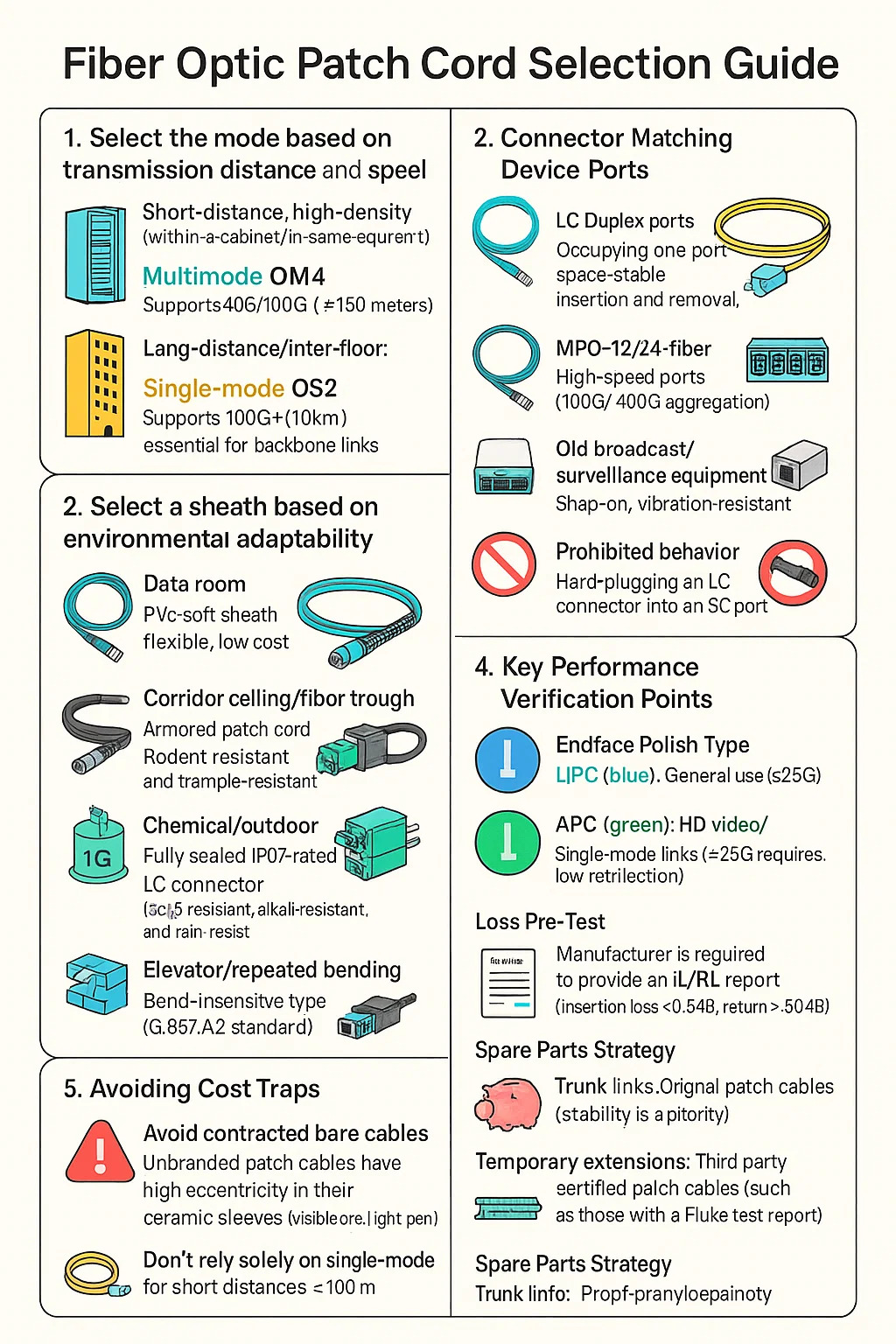

Kuituoptiikka Patch Cord Valintaopas

1. Valitse tila lähetysetäisyyden ja nopeuden perusteella
Lyhyen matkan, tiheä (kaapissa/samassa varustehuoneessa):
Multimode OM4 (turkoosi takki): Tukee 40 G/100 G (≤150 metriä), ensisijainen hinta-suorituskykysuhde.
Älä käytä OM1/OM2 (vanhentunut, tukee vain 1 G).
Pitkän matkan/lattian välinen:
Single-mode OS2 (keltainen takki): Tukee 100 G (10 km), välttämätön runkolinkkeille.

2. Liittimen sovituslaiteportit
SFP/SFP-portit: Valitse LC-duplex-korjauskaapeli (käyttää yhtä porttitilaa, vakaa sisäänvienti ja poisto).
QSFP28/CFP-pikaportit: Valitse MPO-12/24-kuitu (100G/400G-aggregaatio).
Vanhat lähetys-/valvontalaitteet: Valitse SC-liitin (snap-on, tärinänkestävä).
Kielletty käyttäytyminen: LC-liittimen kova kytkeminen SC-porttiin (adapterimuunnos lisää häviötä 3dB:llä).

3. Valitse tuppi ympäristön sopeutumiskyvyn perusteella
Datahuone: PVC pehmeä vaippa (joustava, edullinen).
Käytäväkatto/lattiakaukalo: Panssaroitu laastarijohto (torninkestävä ja kulkurinkestävä).
Kemiallinen/ulko: Täysin suljettu IP67-luokiteltu LC-liitin (haponkestävä, alkalinkestävä ja sateenkestävä).
Hissi/toistuva taivutus: Taivutusherkkä tyyppi (G.657.A2-standardi).

4. Tärkeimmät suorituskyvyn varmennuspisteet
Päätysivu Puolan tyyppi:
UPC (sininen): Yleinen käyttö (≤25G).
APC (vihreä): HD-video/nopeat linkit (>25 G vaatii matalaa heijastusta).
Loss Pre-Test:
Valmistajan on toimitettava IL/RL-raportti (insertion loss ≤ 0.3dB, palautushäviö ≥ 50dB).
Polariteettitarkistus:
A/B/C-tyyppejä käyttävien MPO-korjausjohtojen on vastattava lähetin-vastaanottimen päätä (epäsovitus johtaa linkin katkeamiseen).

5. Kustannusloukkujen välttäminen
Vältä supistuneita paljaita kaapeleita: Merkittämättömillä laastarikaapeleilla on suuri epäkeskisyys keraamisissa hihoissaan (näkyy punaisella valokynällä).
Älä luota lyhyillä etäisyyksillä pelkästään yksitilaan: 100 metrin ≤-etäisyyksillä yhden tilan kaapelit vaativat kalliimpia optisia moduuleja (monimuotokaapelit säästävät 60% kustannuksista).
Varaosien strategia:
Runkolinkit: Alkuperäiset patch-kaapelit (vakaus on prioriteetti).
Väliaikaiset laajennukset: Kolmannen osapuolen sertifioidut korjauskaapelit (kuten ne, joissa on Fluke-testiraportti).
