Mikä on patch panel -verkko? Kerron sinulle vastauksen.

Verkkokorjauspaneeli on kuin koko verkkokaapelointijärjestelmän "keskusohjauspaneeli" tai "liitäntärasia".
Jos verrataan yrityksesi tai kodin seinillä olevia verkkoportteja sähköpistorasioihin, niin kytkentäpaneeli on "virtaliuska", joka hallitsee keskitetysti näitä pistorasioita.

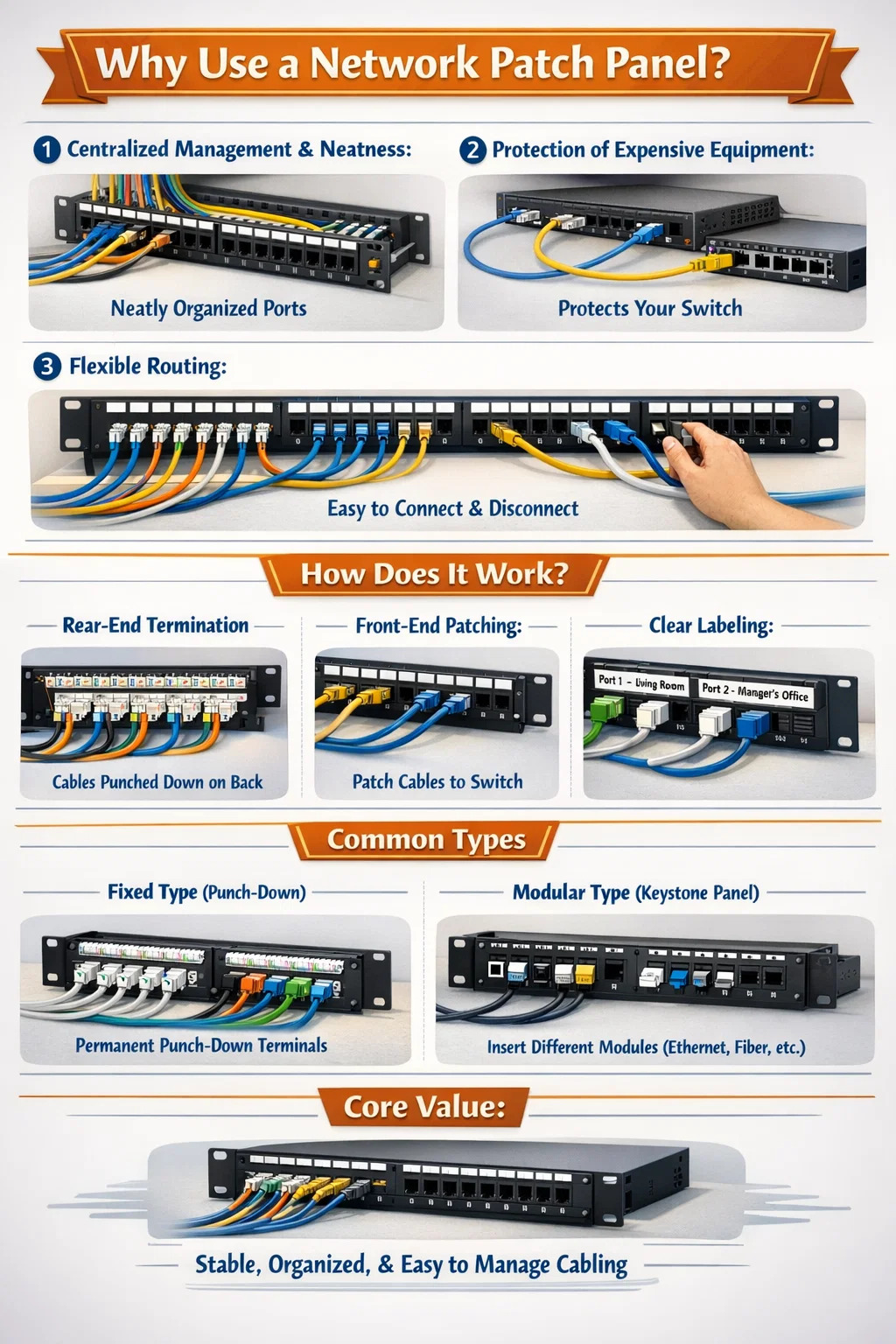

1️⃣ Miksi käyttää a Verkkokorjauspaneeli ?

Keskitetty hallinta ja siisteys:

Kuvittele, jos sinulla olisi verkkokaapelit 20 huoneesta suoraan kytkettynä kytkimeen; jos kaapelit sotkeutuvat, se olisi sotkua. Verkkokorjauspaneelilla kaikki seinistä tulevat pitkät kaapelit on kiinnitetty siististi paneelin takaosaan, kun taas etuosassa on sarja siististi järjestettyjä portteja.

Kalliiden laitteiden suojaus:

Seinissä olevat verkkokaapelit ovat yleensä melko jäykkiä (yksisäikeinen kupariydin), ja toistuva kytkeminen ja irrottaminen voi helposti rikkoa tai vahingoittaa kytkimen portteja. Patch-paneelin avulla voit yhdistää kytkentäpaneelin ja kytkimen joustavilla patch-kaapeleilla. Vaikka liitäntää tarvitaan usein, vain edulliset patch-kaapelit vaurioituvat, eivät seinässä olevat pääkaapelit.

Joustava reititys:

Jos haluat tarjota verkkoyhteyden huoneeseen 1, etsi vain vastaava portti verkkokorjauspaneelista ja liitä se kytkimeen lyhyellä patch-kaapelilla. Haluatko katkaista yhteyden? Irrota vain patch-kaapeli; ei tarvitse koskea seinässä oleviin kaapeleihin.

2️⃣ Miten se toimii?

Takapään pääte: Verkkokaapelit (yleensä Cat6 tai Cat6a), jotka on vedetty eri huoneista remontin aikana, on "päätetty" paikkapaneelin takaosaan. Tätä prosessia kutsutaan "lävistykseksi", ja kaapelin päät on kiinnitetty pysyvästi sinne eivätkä liiku.
Etuosan korjaus: Paikkauspaneelin etuosassa on rivi vakioverkkokaapeliliitäntöjä. Käytät vain lyhyitä verkkokaapeleita (patch-kaapeleita) liittääksesi patch-paneelin portit viereiseen verkkokytkimeen, ja verkko on yhdistetty.
Selkeä merkintä: Patch-paneeleissa on yleensä tarra-aukkoja. Voit merkitä selkeästi "Portti 1 - Olohuone", "Portti 2 - Esimiehen toimisto", mikä tekee verkko-ongelmien vianmäärityksestä paljon helpompaa.

3️⃣ Yleisiä tyyppejä

Kiinteä tyyppi (punch-down-tyyppi): Liitännät on jo kiinteästi paneelissa; painat vain langansydämet paikoilleen.
Modulaarinen tyyppi (tyhjä paneelityyppi): Paneelissa on vain reikiä; voit asentaa erityyppisiä keystone-liittimiä tarpeen mukaan (esim. joihinkin reikiin voidaan asentaa verkkokaapelimoduuleja, toisiin valokuitumoduuleja). Tämä menetelmä on joustavin ja tällä hetkellä erittäin suosittu lähestymistapa.

4️⃣ Ydinarvo

Verkkokorjauspaneelin tarkoituksena ei ole tehdä verkosta nopeampaa, vaan tehdä siitä vakaampi, esteettisempi ja helpompi ylläpitää. Se on raja ammattimaisen ja sotkuisen kaapeloinnin välillä.
